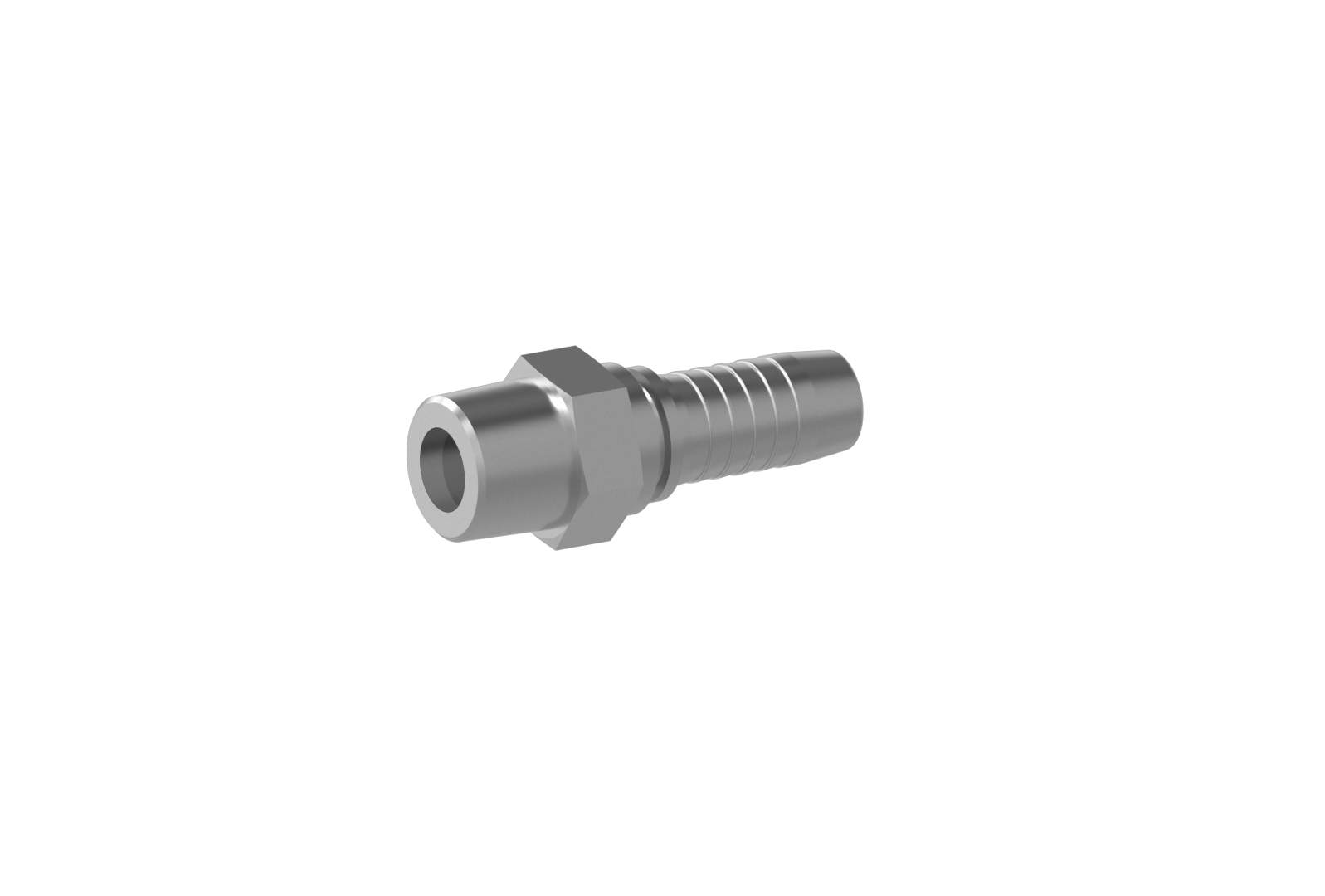

| Anschluss | BSPT Außengweinde (R) konisch dichtend |
| Anwendung | TE / SN / SC / SN-K / PTFE Schläuche |
| Werkstoff | Stahl |
| Oberfläche | galvanisch verzinkt |

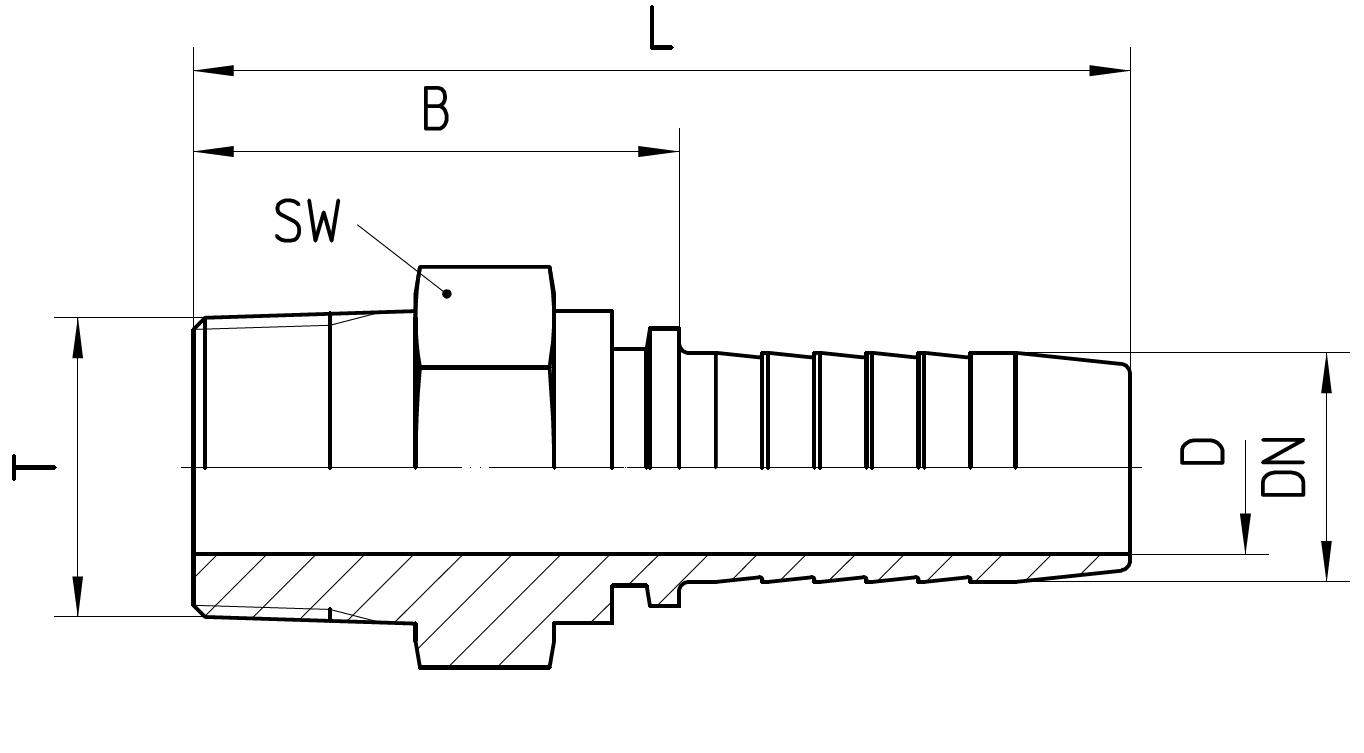

| Bestell-Nr. | DN in mm | T in Zoll | SW in mm | min. D in mm | B±3 in mm | L±3 in mm |
|---|---|---|---|---|---|---|
| 1.301-04-04 | 06 | R 1/4 | 17 | 4,0 | 37 | 64 |
| 1.301-06-05 | 08 | R 3/8 | 22 | 5,5 | 37 | 65 |
| 1.301-04-06 | 10 | R 1/4 | 17 | 7,0 | 36 | 66 |
| 1.301-06-06 | 10 | R 3/8 | 22 | 7,0 | 37 | 67 |
| 1.301-08-08 | 12 | R 1/2 | 22 | 10,0 | 42 | 74 |
| 1.301-12-12 | 19 | R 3/4 | 30 | 15,0 | 47 | 86 |
| 1.301-16-16 | 25 | R 1 | 41 | 21,0 | 43 | 89 |
| 1.301-20-20 | 31 | R 1 1/4 | 46 | 26,0 | 59 | 114 |
| 1.301-24-24 | 38 | R 1 1/2 | 50 | 32,8 | 68 | 126 |
| 1.301-32-32 | 51 | R 2 | 65 | 44,5 | 87 | 162 |
| 1.301-40-36 | 60 | R 2 1/2 | 80 | 52,0 | 106 | 186 |
| 1.301-40-40 | 63 | R 2 1/2 | 80 | 52,0 | 103 | 183 |
| 1.301-48-48 | 76 | R 3 | 90 | 68,0 | 93 | 168 |
Produktinformationen zuletzt aktualisiert am: 24.05.2022 14:31:04
