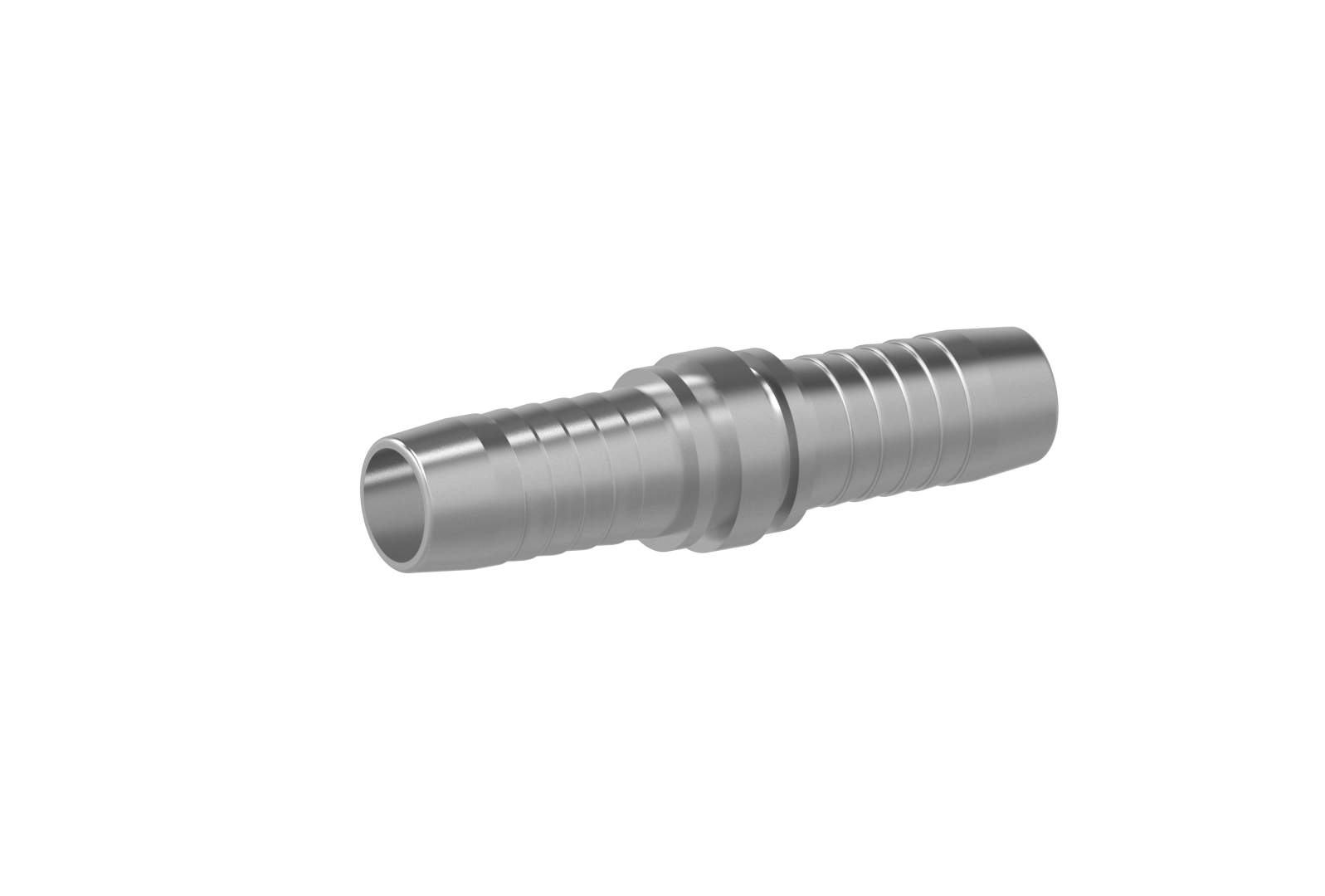

| Anschluss | Schlauchverbinder |
| Anwendung | TE / SN / SC / SN-K / PTFE Schläuche |
| Werkstoff | Stahl |
| Oberfläche | galvanisch verzinkt |
| Bestell-Nr. | DN in mm | min.D in mm | L±5 in mm |
|---|---|---|---|
| 1.001-04-04 | 06 | 4,0 | 69 |
| 1.001-05-05 | 08 | 5,5 | 68 |
| 1.001-06-06 | 10 | 7,0 | 74 |
| 1.001-08-08 | 12 | 10,0 | 79 |
| 1.001-10-10 | 16 | 13,0 | 84 |
| 1.001-12-12 | 19 | 14,8 | 96 |
| 1.001-16-16 | 25 | 21,0 | 112 |
| 1.001-20-20 | 31 | 27,0 | 129 |
| 1.001-24-24 | 38 | 33,0 | 136 |
| 1.001-32-32 | 51 | 45,0 | 176 |
| 1.001-36-36 | 60 | 52,0 | 197 |
| 1.001-48-48 | 76 | 68,0 | 180 |
Produktinformationen zuletzt aktualisiert am: 24.05.2022 14:31:04
