| Anschluss | SAE-Flansch 3000PSI (L-Reihe) |
| Norm | ISO 6162-1 |
| Anwendung | 3SPC / 4SP Schläuche / 4SH19 / 4SH25 |
| Werkstoff | Stahl |
| Oberfläche | galvanisch verzinkt |

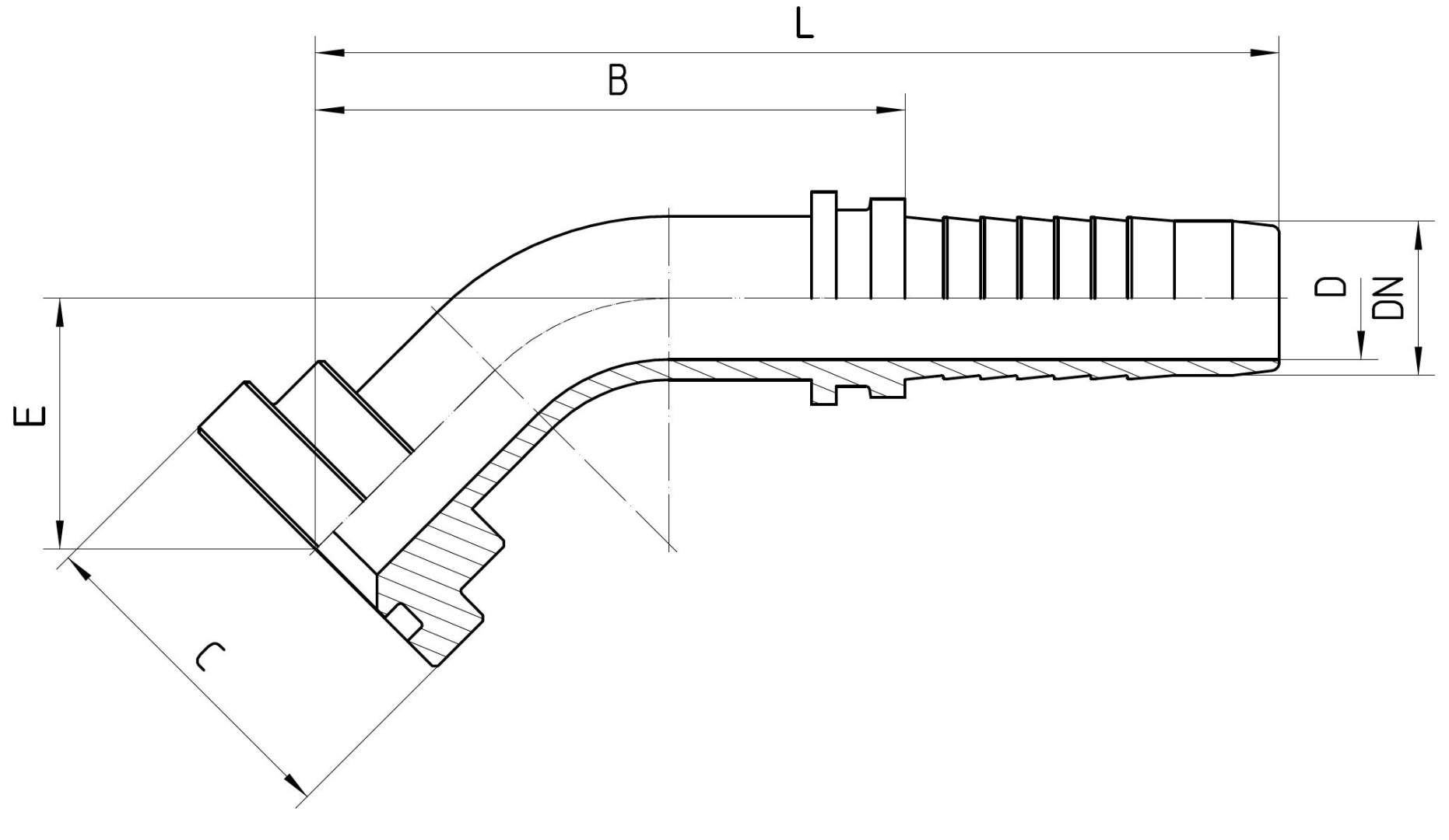

| Bestell-Nr. | DN in mm | Flansch in Zoll | C in mm | min. D in mm | E±3 in mm | B±3 in mm | L±3 in mm |
|---|---|---|---|---|---|---|---|
| 4.450-08-08 | 12 | 1/2 | 30,2 | 9,0 | 23 | 51 | 89 |
| 4.450-12-08 | 12 | 3/4 | 38,1 | 9,0 | 23 | 49 | 87 |
| 4.450-08-10 | 16 | 1/2 | 30,2 | 12,0 | 29 | 65 | 107 |
| 4.450-12-10 | 16 | 3/4 | 38,1 | 12,0 | 28 | 64 | 106 |
| 4.450-08-12 | 19 | 1/2 | 30,2 | 13,5 | 33 | 72 | 118 |
| 4.450-12-12 | 19 | 3/4 | 38,1 | 14,8 | 31 | 71 | 117 |
| 4.450-16-12 | 19 | 1 | 44,5 | 14,8 | 31 | 73 | 119 |
| 4.450-12-16 | 25 | 3/4 | 38,1 | 19,9 | 32 | 81 | 136 |
| 4.450-16-16 | 25 | 1 | 44,5 | 19,9 | 33 | 84 | 139 |
| 4.450-20-16 | 25 | 1 1/4 | 50,8 | 19,9 | 33 | 80 | 135 |
Produktinformationen zuletzt aktualisiert am: 24.05.2022 14:31:04
