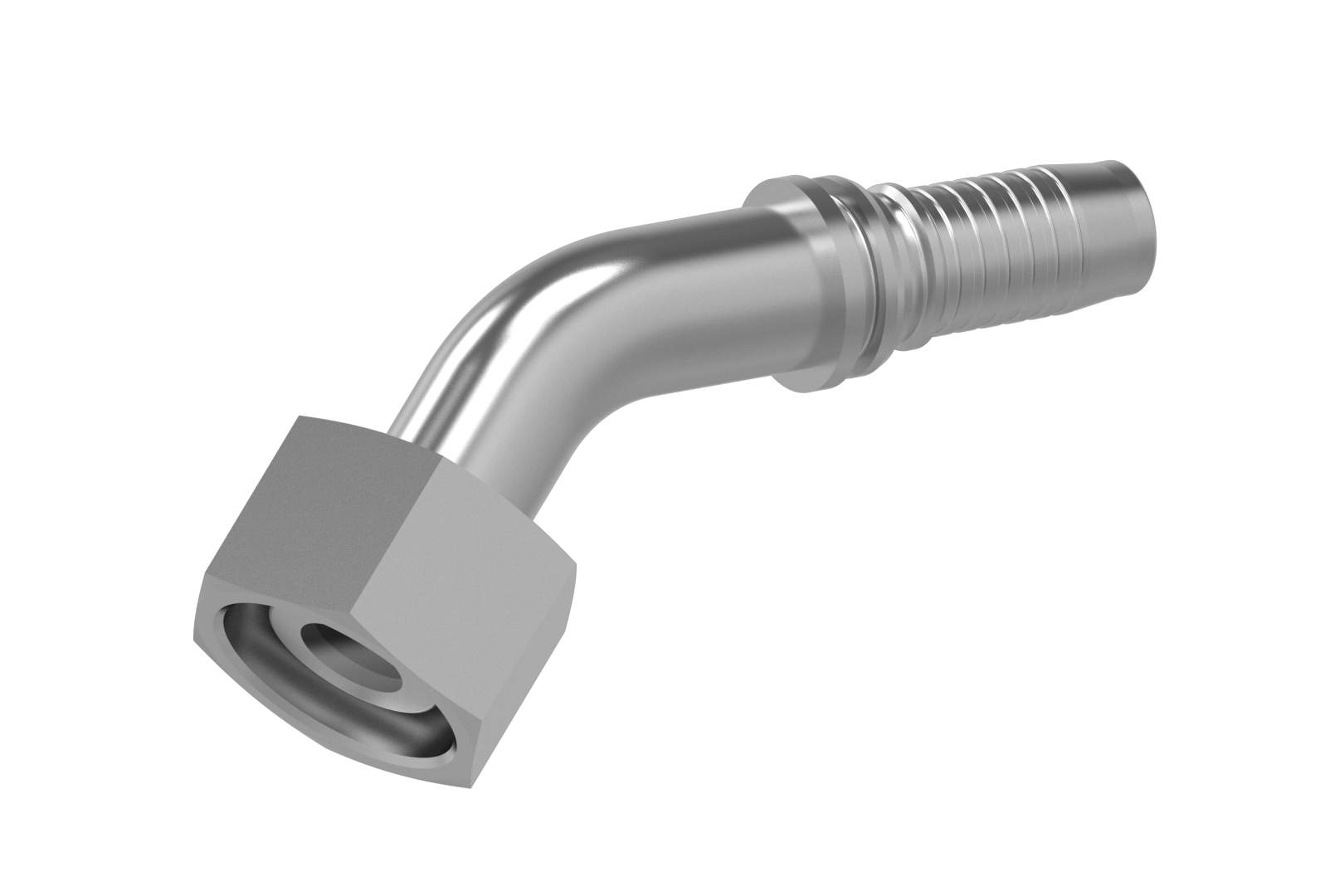

| Anschluss | Dichtkopf 24° Außenkonus O-Ring-dichtend mit metrischer Mutter S-Reihe |
| Norm | ISO 8434-1 |
| Anwendung | 4SH Schläuche |
| Werkstoff | Stahl |
| Oberfläche | galvanisch verzinkt |
| Hinweis | * geänderte Kontur aus sicherheitsrelevanten Gründen, daher Maßabweichungen vom marktüblichen System |
| Zubehör | O-Ring DKOL/DKOS |

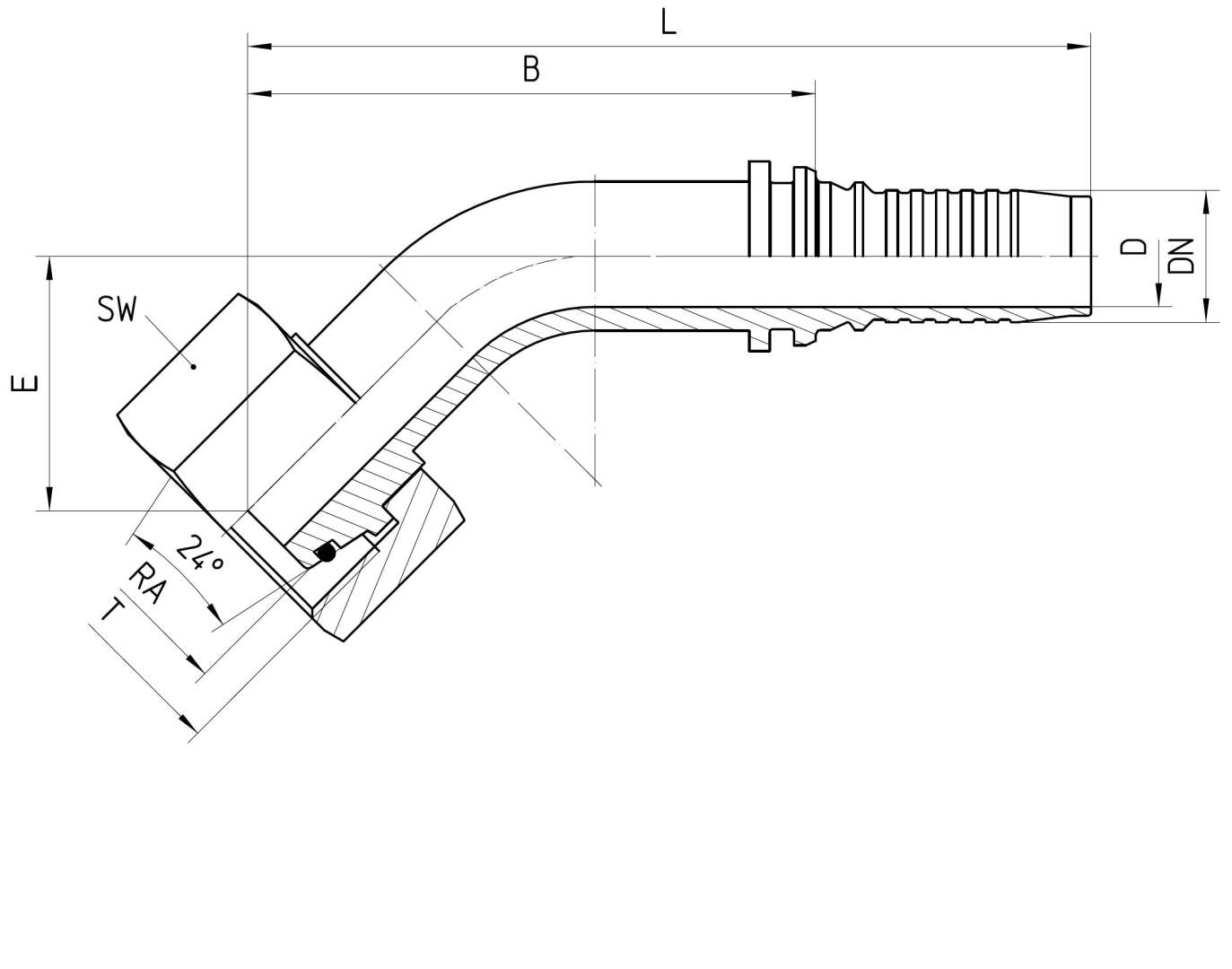

| Bestell-Nr. | DN in mm | RA | T | SW in mm | min. D in mm | E±3 in mm | B±3 in mm | L±3 in mm | Hinweis |
|---|---|---|---|---|---|---|---|---|---|
| 5.085-10-12 | 19 | 20S | M 30x2.0 | 36 | 13,0 | 37 | 81 | 122 | |
| 5.085-12-12/SW46 | 19 | 25S | M 36x2.0 | 46 | 14,8 | 36 | 84 | 125 | |
| 5.085-16-12 | 19 | 30S | M 42x2.0 | 50 | 14,8 | 34 | 77 | 118 | |
| 5.085-12-16/SW46 | 25 | 25S | M 36x2.0 | 46 | 15,0 | 40 | 97 | 149 | * |
| 5.085-16-16 | 25 | 30S | M 42x2.0 | 50 | 20,0 | 41 | 96 | 148 | * |
| 5.085-20-16 | 25 | 38S | M 52x2.0 | 60 | 20,0 | 40 | 97 | 149 | * |
| 5.085-16-20 | 31 | 30S | M 42x2.0 | 50 | 20,0 | 58 | 126 | 195 | |
| 5.085-20-20 | 31 | 38S | M 52x2.0 | 60 | 25,0 | 58 | 126 | 195 | |
| 5.085-20-24 | 38 | 38S | M 52x2.0 | 60 | 25,0 | 55 | 126 | 195 |
Produktinformationen zuletzt aktualisiert am: 24.05.2022 14:31:04
