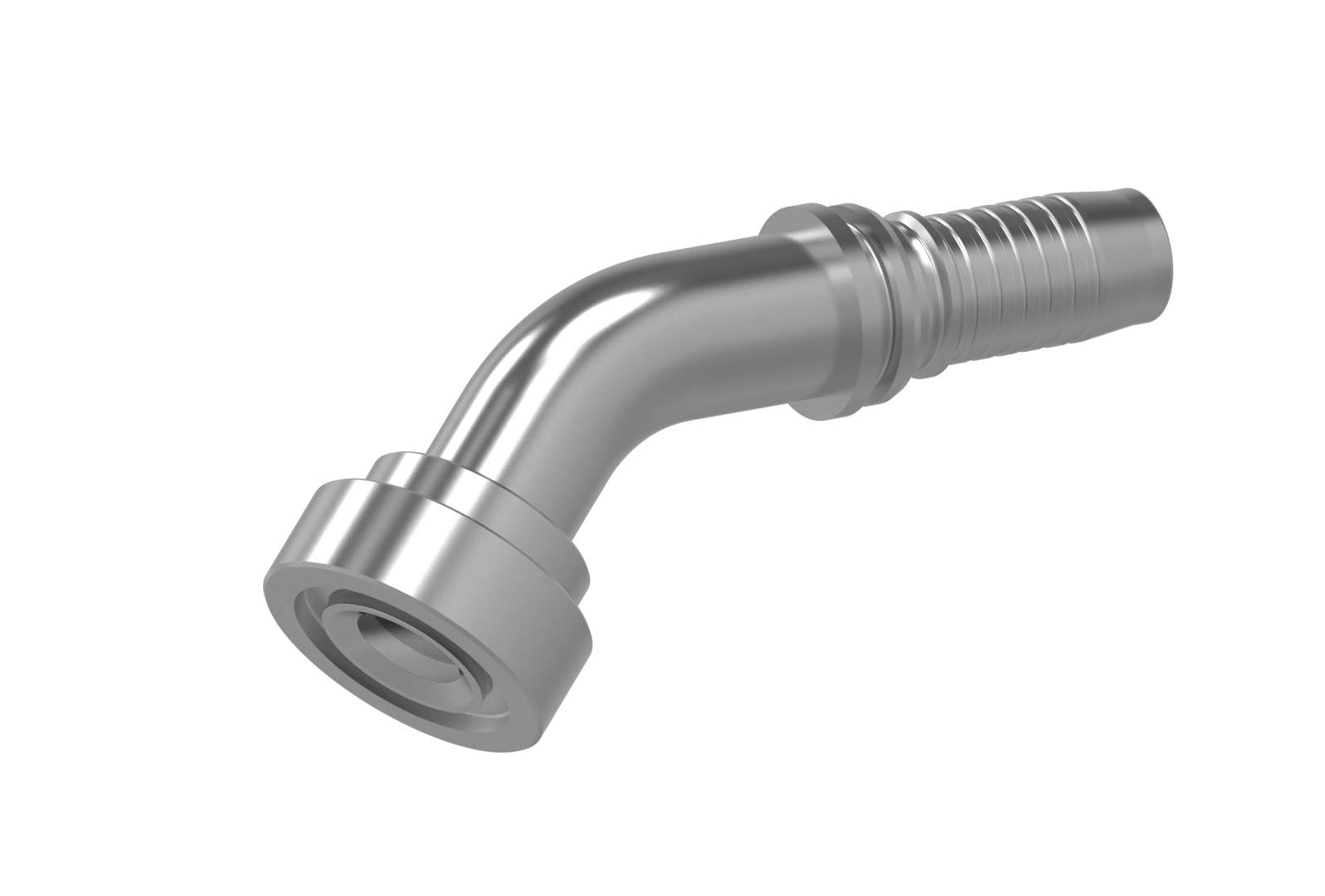

| Anschluss | CAT-Flansch |
| Werkstoff | Stahl |
| Oberfläche | galvanisch verzinkt |
| Hinweis | * geänderte Kontur aus sicherheitsrelevanten Gründen, daher Maßabweichungen vom marktüblichen System |

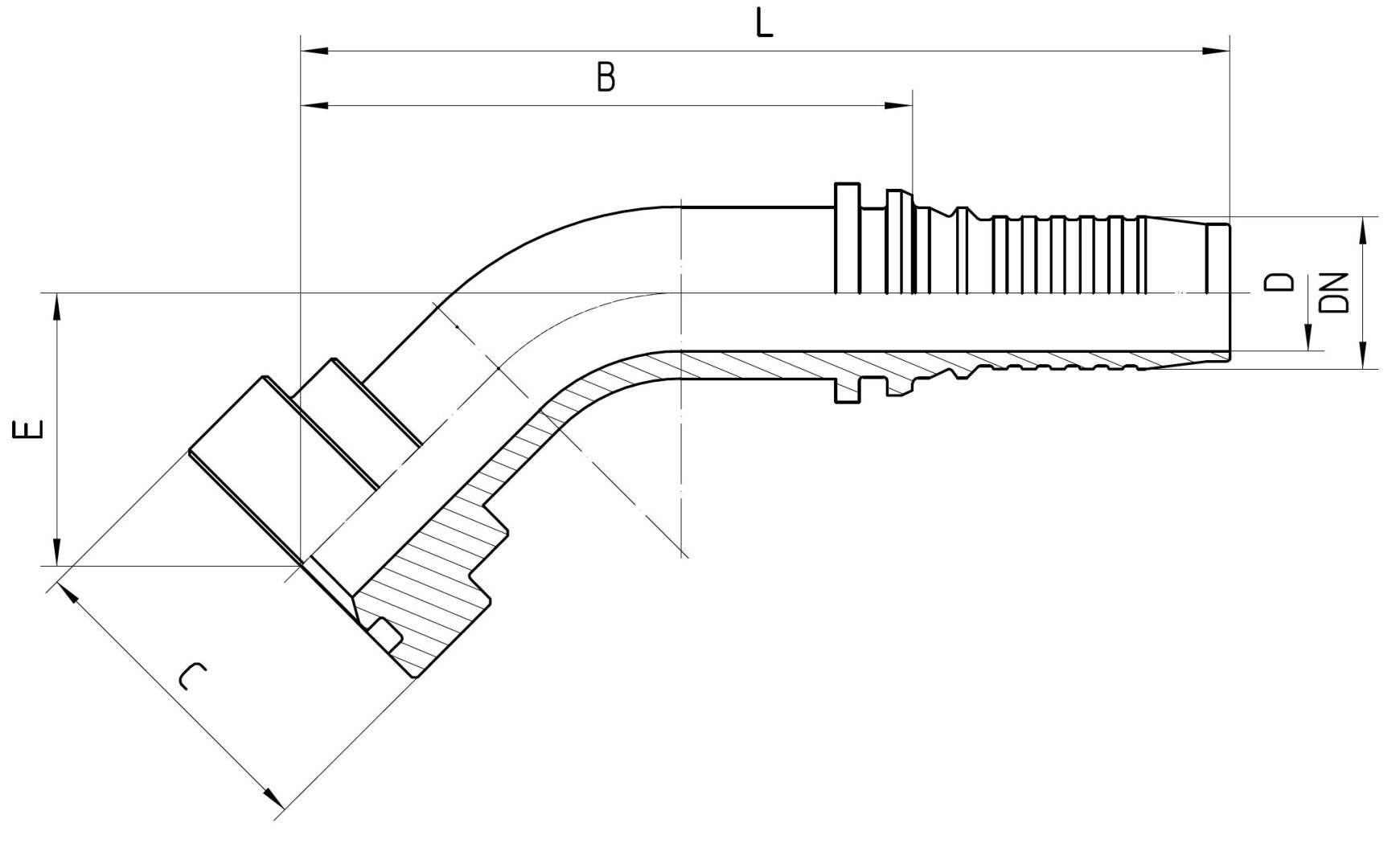

| Bestell-Nr. | DN in mm | Flansch in Zoll | C in mm | min. D in mm | E±3 in mm | B±3 in mm | L±3 in mm | Hinweis |
|---|---|---|---|---|---|---|---|---|
| 5.456-12-12 | 19 | 3/4 | 41,3 | 14,8 | 35 | 78 | 119 | |
| 5.456-16-12 | 19 | 1 | 47,6 | 14,8 | 35 | 78 | 122 | |
| 5.456-12-16 | 25 | 3/4 | 41,3 | 20,0 | 59 | 97 | 149 | * |
| 5.456-16-16 | 25 | 1 | 47,6 | 20,0 | 38 | 96 | 148 | * |
| 5.456-20-16 | 25 | 1 1/4 | 54,0 | 20,0 | 38 | 96 | 148 | * |
| 5.456-16-20 | 31 | 1 | 47,6 | 23,0 | 48 | 119 | 188 | |
| 5.456-20-20 | 31 | 1 1/4 | 54,0 | 25,0 | 48 | 119 | 188 | |
| 5.456-24-20 | 31 | 1 1/2 | 63,5 | 25,0 | 55 | 123 | 192 | |
| 5.456-20-24 | 38 | 1 1/4 | 54,0 | 23,0 | 56 | 119 | 188 | |
| 5.456-24-24 | 38 | 1 1/2 | 63,5 | 30,0 | 55 | 118 | 187 | |
| 5.456-24-32 | 51 | 1 1/2 | 63,5 | 30,0 | 57 | 132 | 197 |
