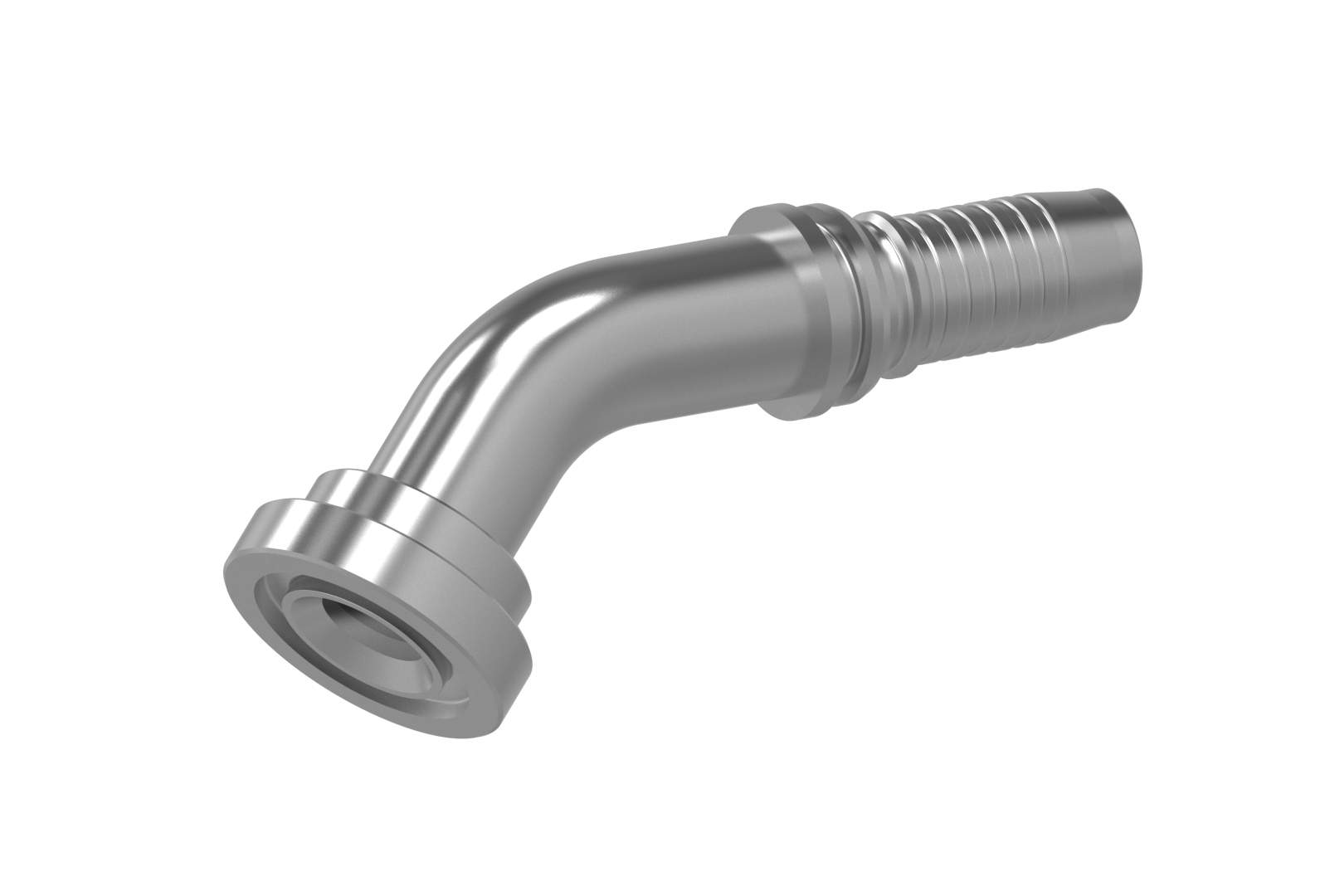

| Anschluss | SAE-Flansch 3000PSI (L-Reihe) |
| Norm | ISO 6162-1 |
| Anwendung | 4SH Schläuche |
| Werkstoff | Stahl |
| Oberfläche | galvanisch verzinkt |
| Hinweis | * geänderte Kontur aus sicherheitsrelevanten Gründen, daher Maßabweichungen vom marktüblichen System |
| Zubehör | O-Ring SAE-Flansch |

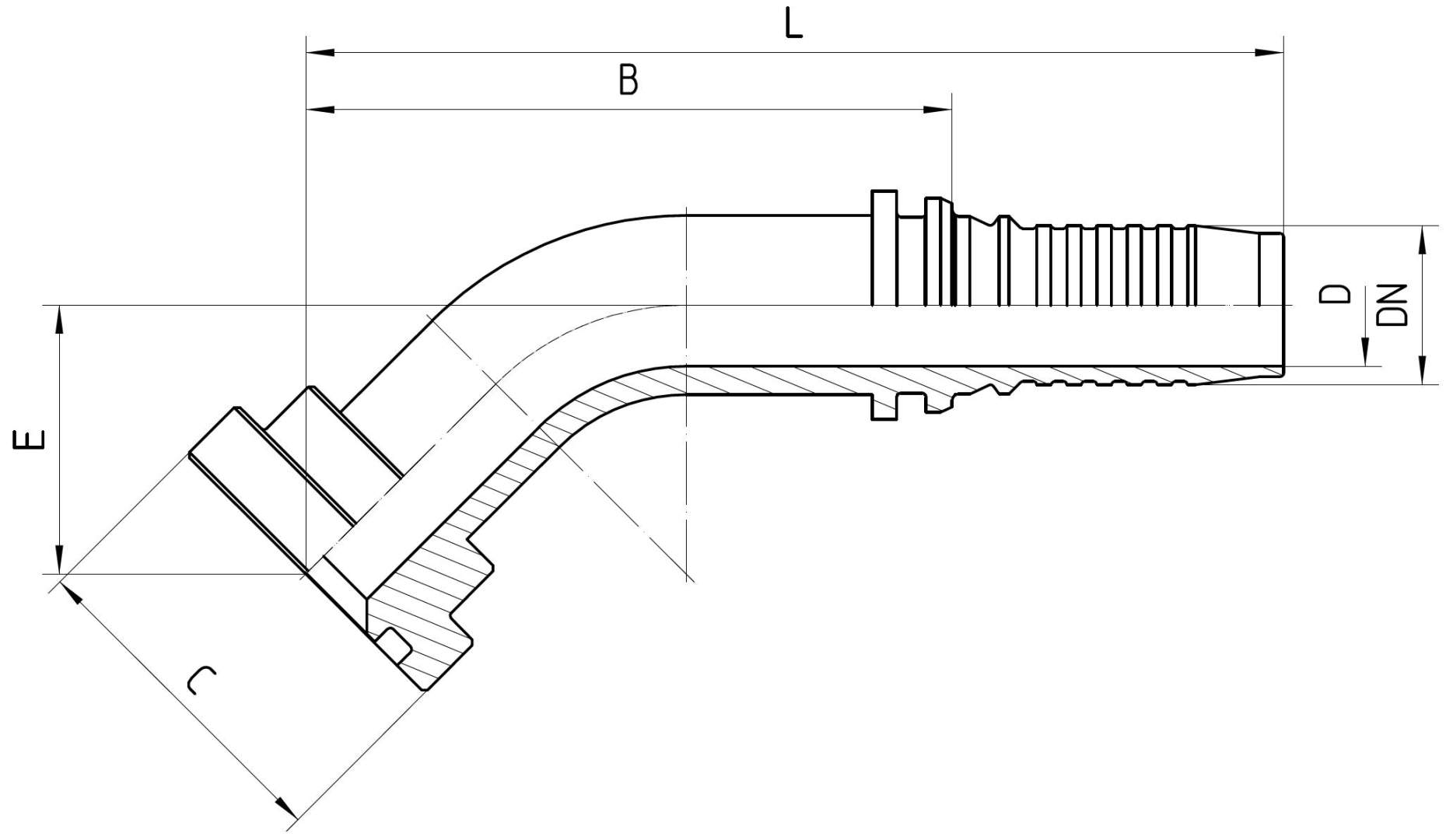

| Bestell-Nr. | DN in mm | Flansch in Zoll | C in mm | min. D in mm | E±3 in mm | B±3 in mm | L±3 in mm | Hinweis |
|---|---|---|---|---|---|---|---|---|
| 5.450-08-12 | 19 | 1/2 | 30,2 | 13,5 | 34 | 77 | 118 | |
| 5.450-12-12 | 19 | 3/4 | 38,1 | 14,8 | 30 | 79 | 120 | |
| 5.450-16-12 | 19 | 1 | 44,5 | 14,8 | 34 | 77 | 118 | |
| 5.450-12-16 | 25 | 3/4 | 38,1 | 23,0 | 32 | 88 | 140 | * |
| 5.450-16-16 | 25 | 1 | 44,5 | 20,0 | 32 | 88 | 140 | * |
| 5.450-20-16 | 25 | 1 1/4 | 50,8 | 20,0 | 32 | 88 | 140 | * |
| 5.450-16-20 | 31 | 1 | 44,5 | 25,0 | 44 | 115 | 184 | |
| 5.450-20-20 | 31 | 1 1/4 | 50,8 | 25,0 | 42 | 113 | 182 | |
| 5.450-24-20 | 31 | 1 1/2 | 60,3 | 25,0 | 50 | 118 | 187 | |
| 5.450-20-24 | 38 | 1 1/4 | 50,8 | 26,0 | 50 | 113 | 182 | |
| 5.450-24-24 | 38 | 1 1/2 | 60,3 | 30,0 | 50 | 126 | 195 | |
| 5.450-32-24 | 38 | 2 | 71,4 | 30,0 | 45 | 116 | 185 | |
| 5.450-24-32 | 51 | 1 1/2 | 60,3 | 30,0 | 52 | 127 | 192 | |
| 5.450-32-32 | 51 | 2 | 71,4 | 40,0 | 65 | 138 | 203 |
