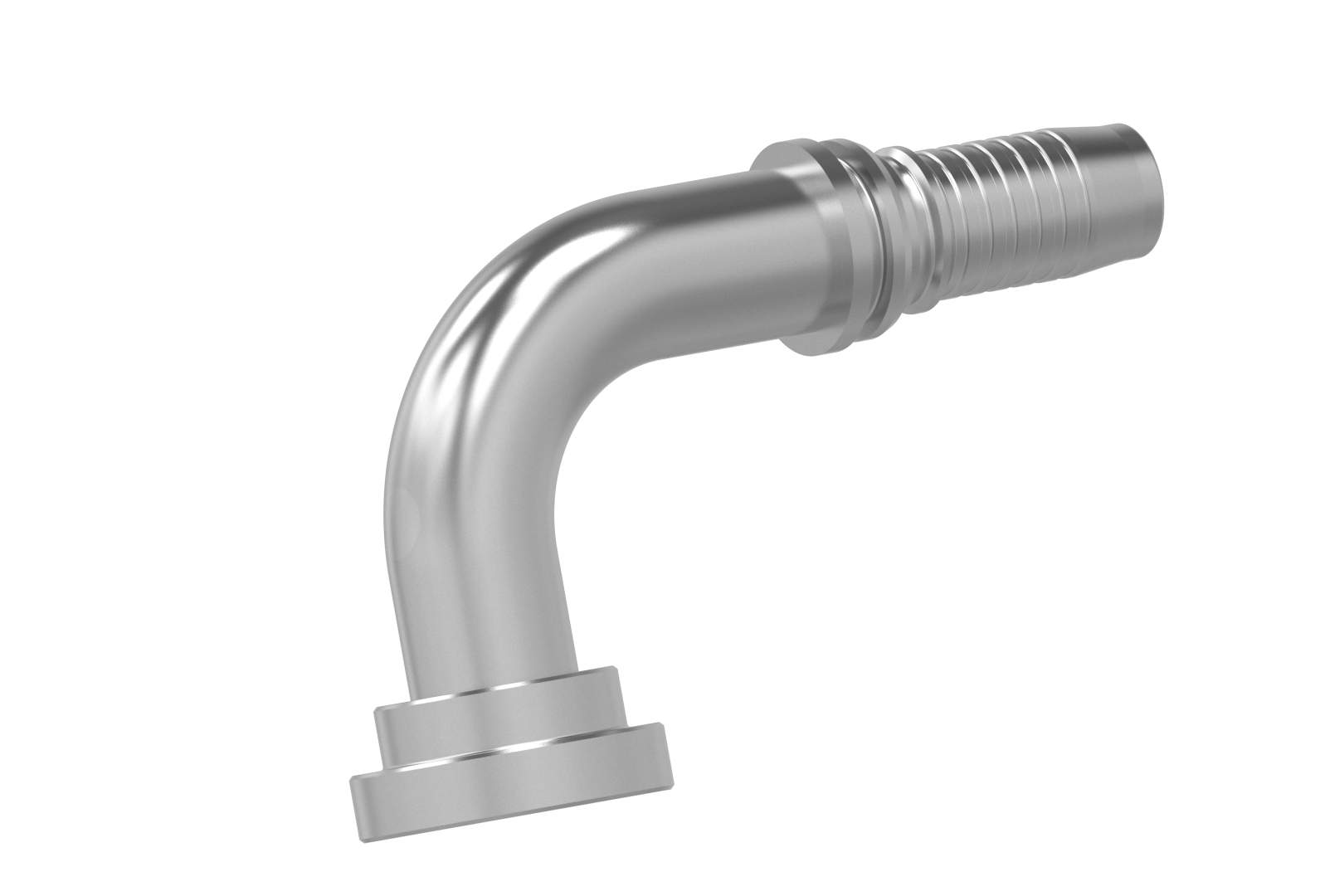

| Anschluss | SAE-Flansch 3000PSI (L-Reihe) |
| Norm | ISO 6162-1 |
| Anwendung | 4SH Schläuche |
| Werkstoff | Stahl |
| Oberfläche | galvanisch verzinkt |
| Hinweis | * geänderte Kontur aus sicherheitsrelevanten Gründen, daher Maßabweichungen vom marktüblichen System |
| Zubehör | O-Ring SAE-Flansch |

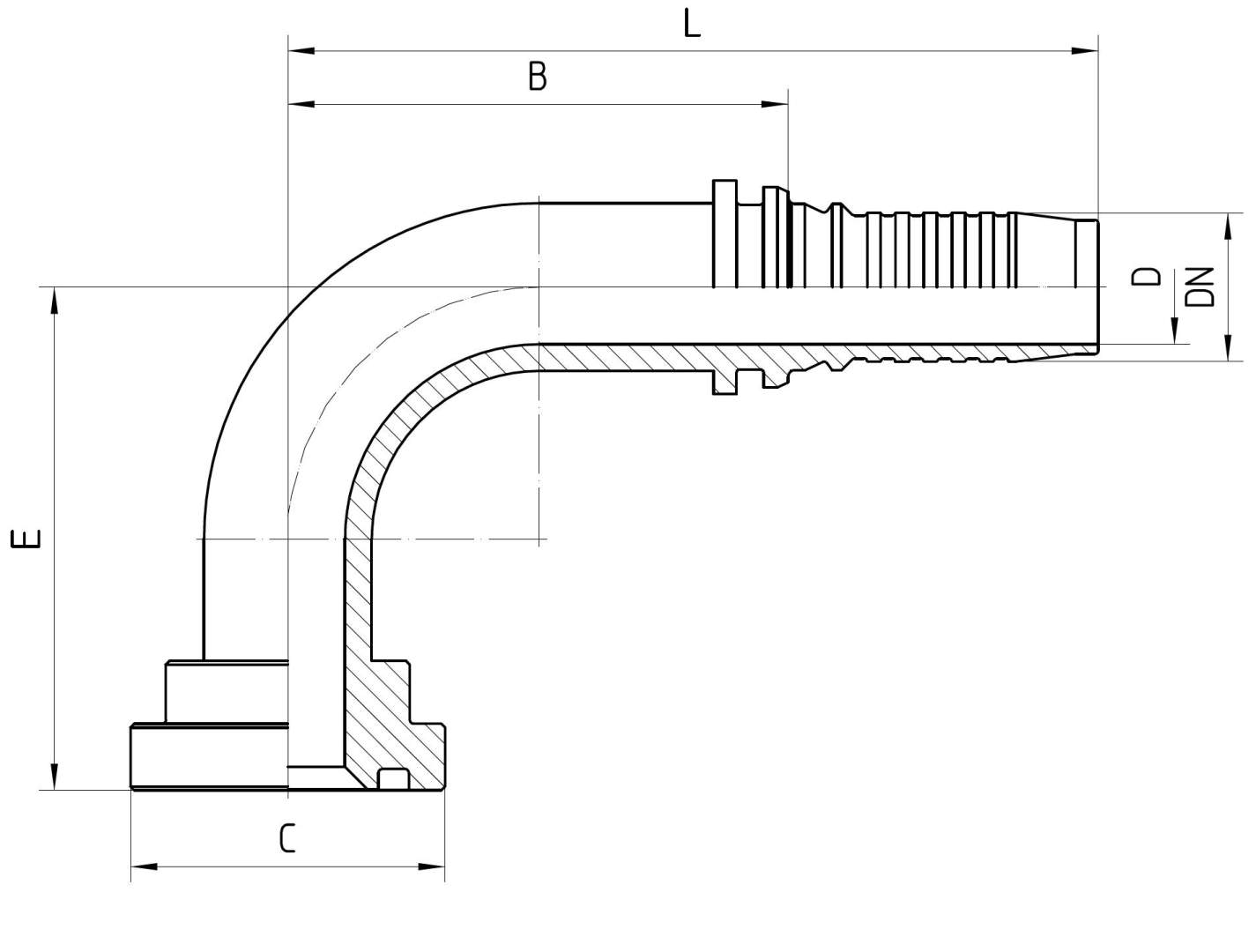

| Bestell-Nr. | DN in mm | Flansch in Zoll | C in mm | min. D in mm | E±3 in mm | B±3 in mm | L±3 in mm | Hinweis |
|---|---|---|---|---|---|---|---|---|
| 5.470-08-12 | 19 | 1/2 | 30,2 | 13,5 | 61 | 60 | 101 | |
| 5.470-12-12 | 19 | 3/4 | 38,1 | 14,8 | 64 | 56 | 97 | |
| 5.470-16-12 | 19 | 1 | 44,5 | 14,8 | 65 | 60 | 101 | |
| 5.470-12-16 | 25 | 3/4 | 38,1 | 20,0 | 62 | 81 | 133 | * |
| 5.470-16-16 | 25 | 1 | 44,5 | 20,0 | 62 | 81 | 133 | * |
| 5.470-20-16 | 25 | 1 1/4 | 50,8 | 20,0 | 62 | 81 | 133 | * |
| 5.470-16-20 | 31 | 1 | 44,5 | 23,0 | 103 | 102 | 171 | |
| 5.470-20-20 | 31 | 1 1/4 | 50,8 | 25,0 | 101 | 102 | 171 | |
| 5.470-24-20 | 31 | 1 1/2 | 60,3 | 25,0 | 109 | 102 | 171 | |
| 5.470-20-24 | 38 | 1 1/4 | 50,8 | 26,0 | 109 | 121 | 190 | |
| 5.470-24-24 | 38 | 1 1/2 | 60,3 | 30,0 | 109 | 121 | 190 | |
| 5.470-32-24 | 38 | 2 | 71,4 | 30,0 | 111 | 121 | 190 | |
| 5.470-24-32 | 51 | 1 1/2 | 60,3 | 30,0 | 120 | 123 | 188 | |
| 5.470-32-32 | 51 | 2 | 71,4 | 40,0 | 140 | 123 | 188 |
Produktinformationen zuletzt aktualisiert am: 24.05.2022 14:31:04
