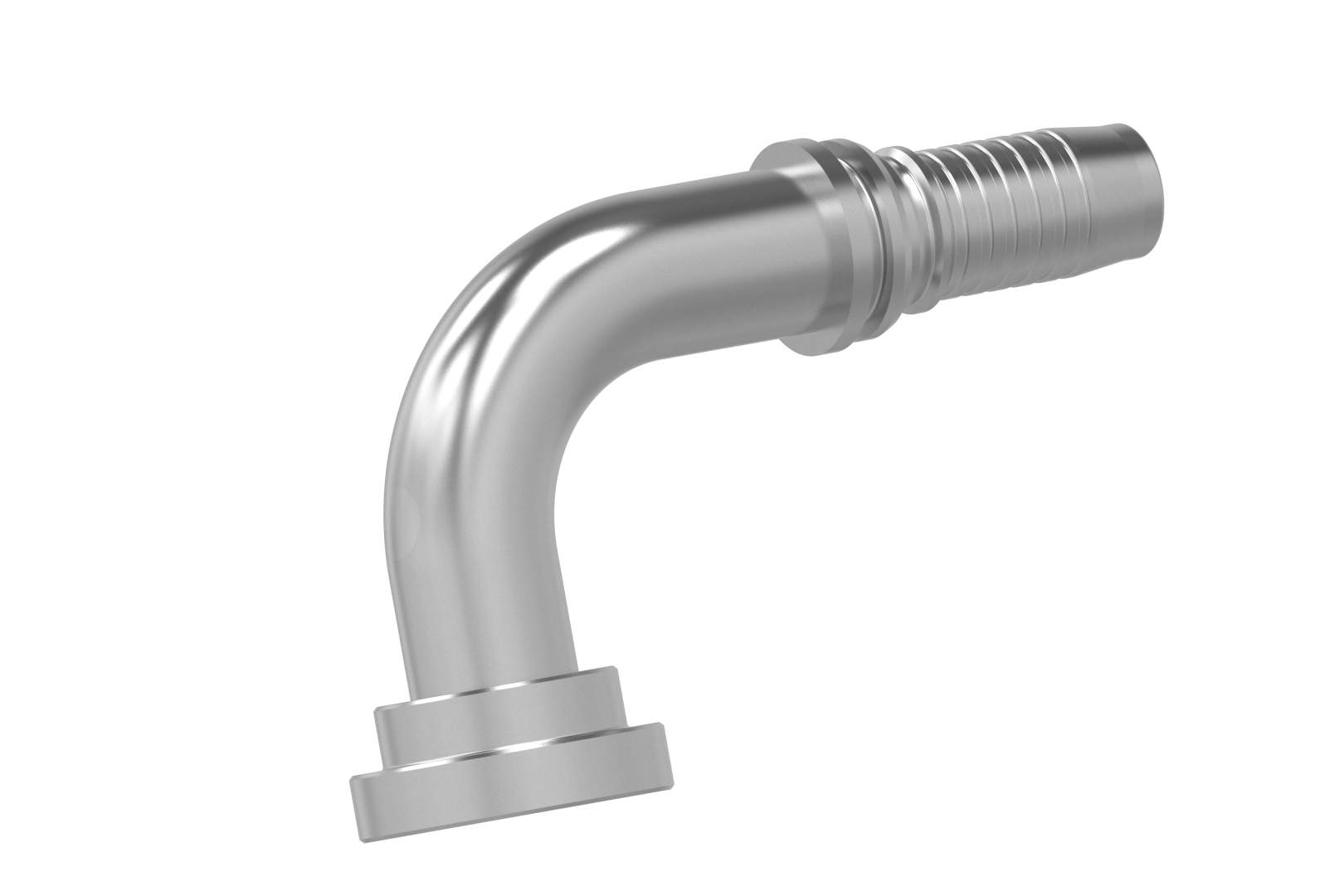

| Anschluss | SAE-Flansch 6000PSI (S-Reihe) |
| Norm | ISO 6162-2 |
| Anwendung | 4SH Schläuche |
| Oberfläche | galvanisch verzinkt |
| Hinweis | * geänderte Kontur aus sicherheitsrelevanten Gründen, daher Maßabweichungen vom marktüblichen System |
| Zubehör | O-Ring SAE-Flansch |

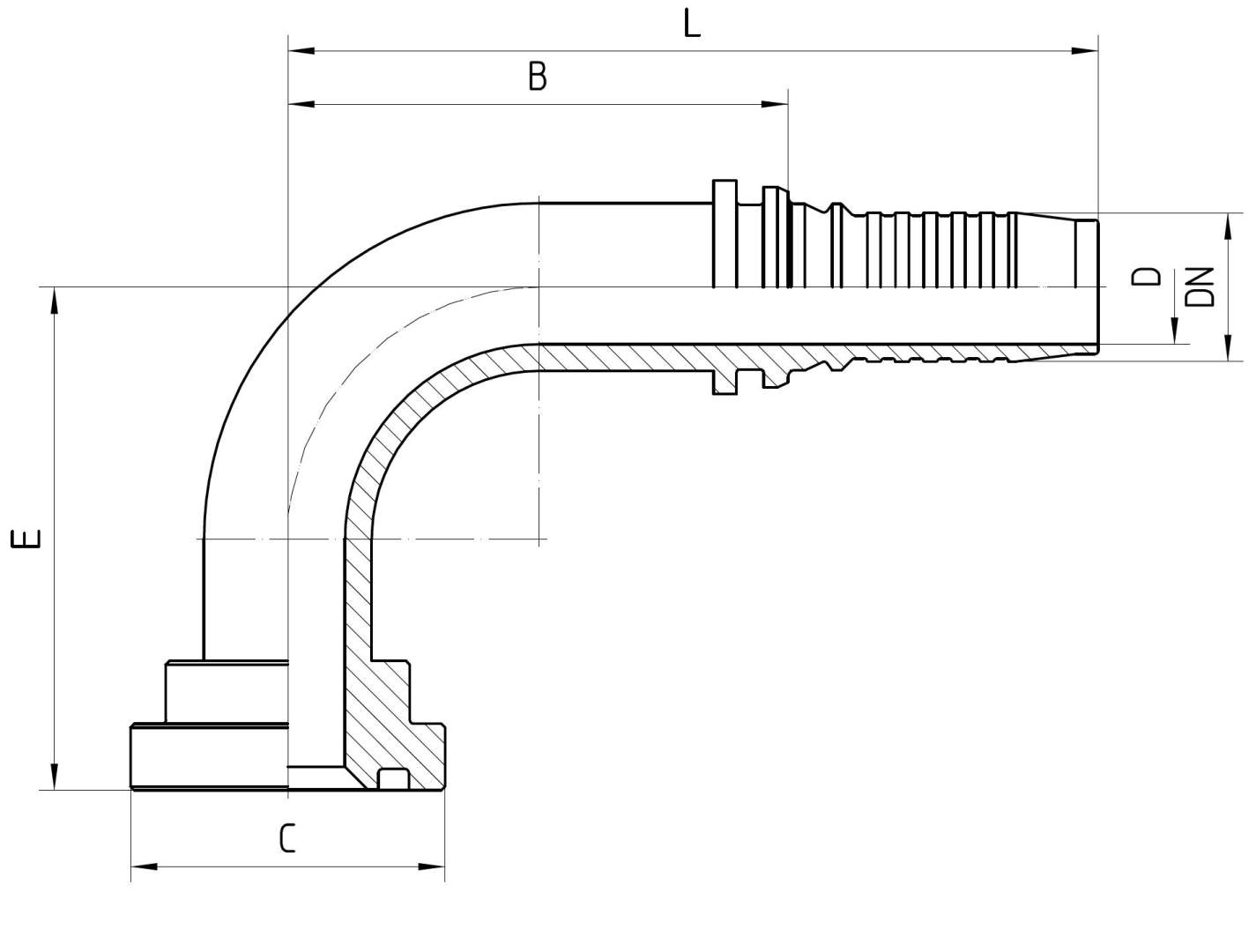

| Bestell-Nr. | DN in mm | Flansch in Zoll | C in mm | min. D in mm | E±3 in mm | B±3 in mm | L±3 in mm | Hinweis |
|---|---|---|---|---|---|---|---|---|
| 5.471-08-12 | 19 | 1/2 | 31,7 | 14,0 | 66 | 60 | 101 | |
| 5.471-12-12 | 19 | 3/4 | 41,3 | 14,8 | 65 | 60 | 101 | |
| 5.471-16-12 | 19 | 1 | 47,6 | 14,8 | 70 | 60 | 101 | |
| 5.471-12-16 | 25 | 3/4 | 41,3 | 20,0 | 72 | 81 | 133 | * |
| 5.471-16-16 | 25 | 1 | 47,6 | 20,0 | 72 | 81 | 133 | * |
| 5.471-20-16 | 25 | 1 1/4 | 54,0 | 20,0 | 90 | 81 | 133 | * |
| 5.471-16-20 | 31 | 1 | 47,6 | 25,0 | 105 | 102 | 171 | |
| 5.471-20-20 | 31 | 1 1/4 | 54,0 | 25,0 | 105 | 102 | 171 | |
| 5.471-24-20 | 31 | 1 1/2 | 63,5 | 25,0 | 113 | 102 | 171 | |
| 5.471-20-24 | 38 | 1 1/4 | 54,0 | 26,0 | 113 | 121 | 190 | |
| 5.471-24-24 | 38 | 1 1/2 | 63,5 | 30,0 | 113 | 121 | 190 | |
| 5.471-32-24 | 38 | 2 | 79,4 | 30,0 | 124 | 121 | 190 | |
| 5.471-24-32 | 51 | 1 1/2 | 63,5 | 30,0 | 124 | 123 | 188 | |
| 5,471-32-32 | 51 | 2 | 79,4 | 40,0 | 124 | 123 | 188 |
