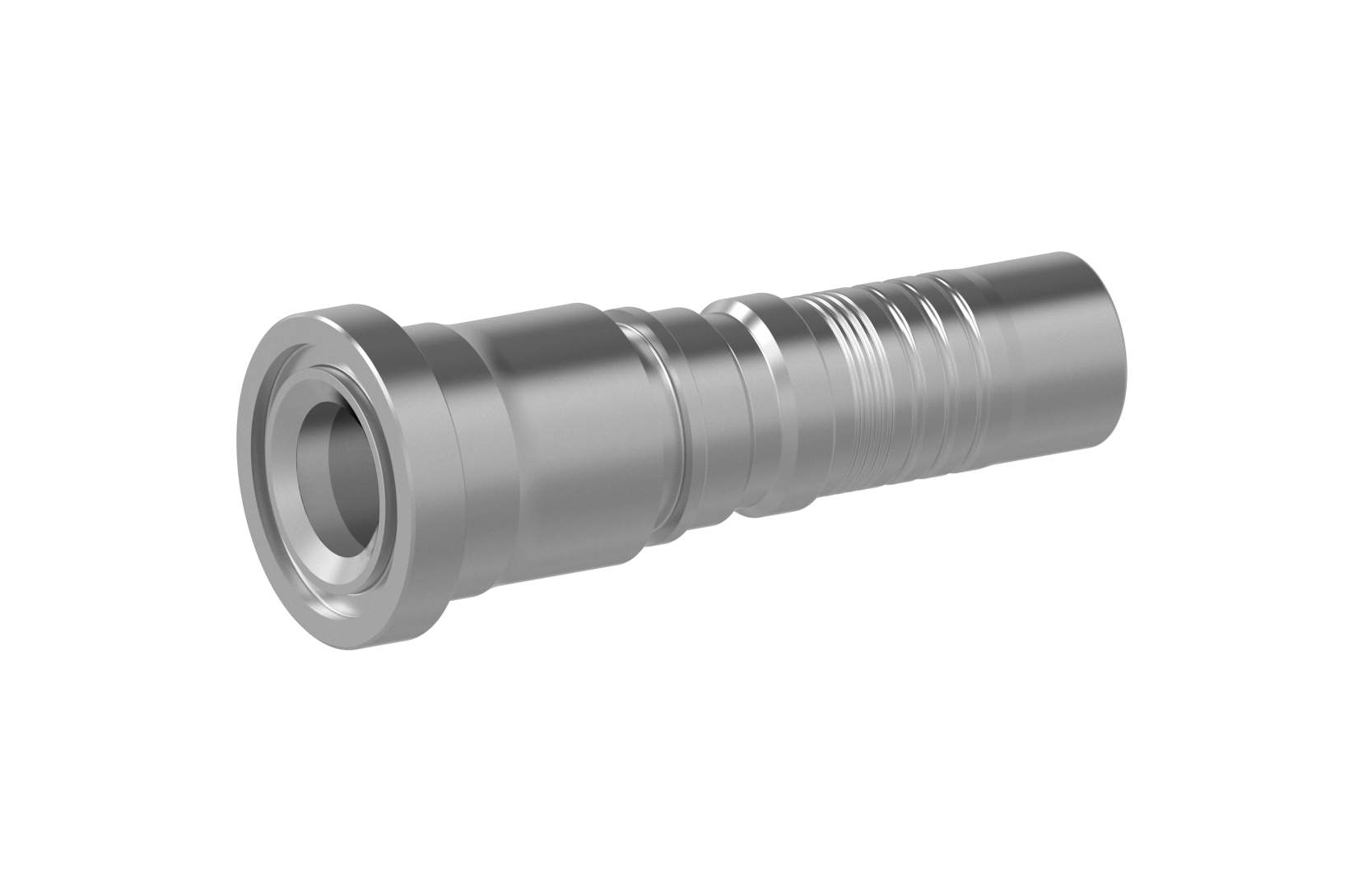

| Anschluss | SAE-Flansch 3000PSI (L-Reihe) |
| Norm | ISO 6162-1 |
| Anwendung | 4SH / R15 / R13 (DN51) Schläuche |
| Werkstoff | Stahl |
| Oberfläche | galvanisch verzinkt |

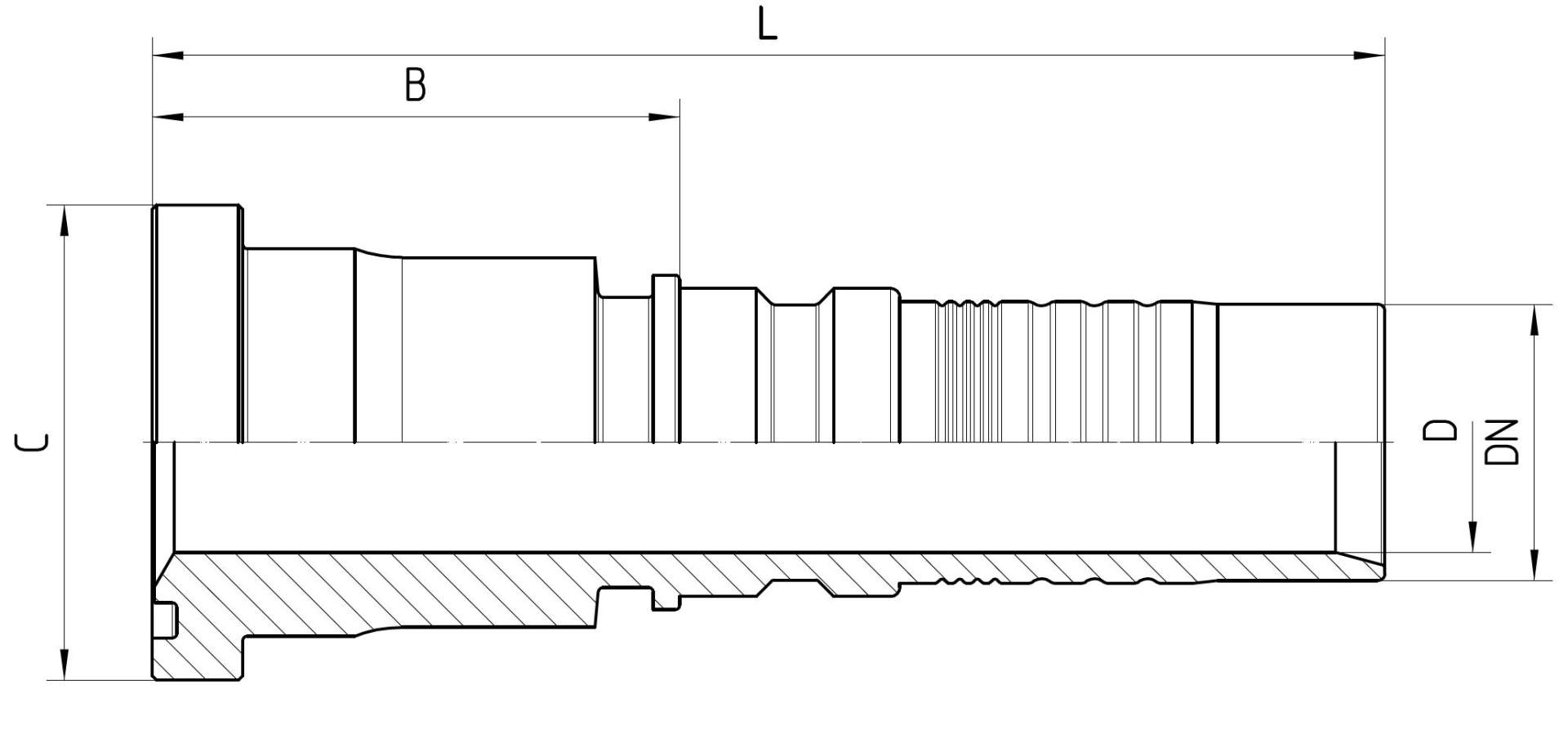

| Bestell-Nr. | DN in mm | Flansch in Zoll | C in mm | min. D in mm | B±3 in mm | L±3 in mm |
|---|---|---|---|---|---|---|
| 7.420-12-12 | 19 | 3/4 | 38,1 | 15 | 54 | 110 |
| 7.420-16-12 | 19 | 1 | 44,5 | 15 | 59 | 115 |
| 7.420-16-16 | 25 | 1 | 44,5 | 20 | 58 | 125 |
| 7.420-20-16 | 25 | 1 1/4 | 50,8 | 20 | 60 | 127 |
| 7.420-16-20 | 31 | 1 | 44,5 | 25 | 91 | 171 |
| 7.420-20-20 | 31 | 1 1/4 | 50,8 | 25 | 60 | 140 |
| 7.420-20-24 | 38 | 1 1/4 | 50,8 | 30 | 99 | 190 |
| 7.420-24-24 | 38 | 1 1/2 | 60,3 | 30 | 82 | 173 |
| 7.420-32-32 | 51 | 2 | 71,4 | 40 | 101 | 192 |
Produktinformationen zuletzt aktualisiert am: 24.05.2022 14:31:04
