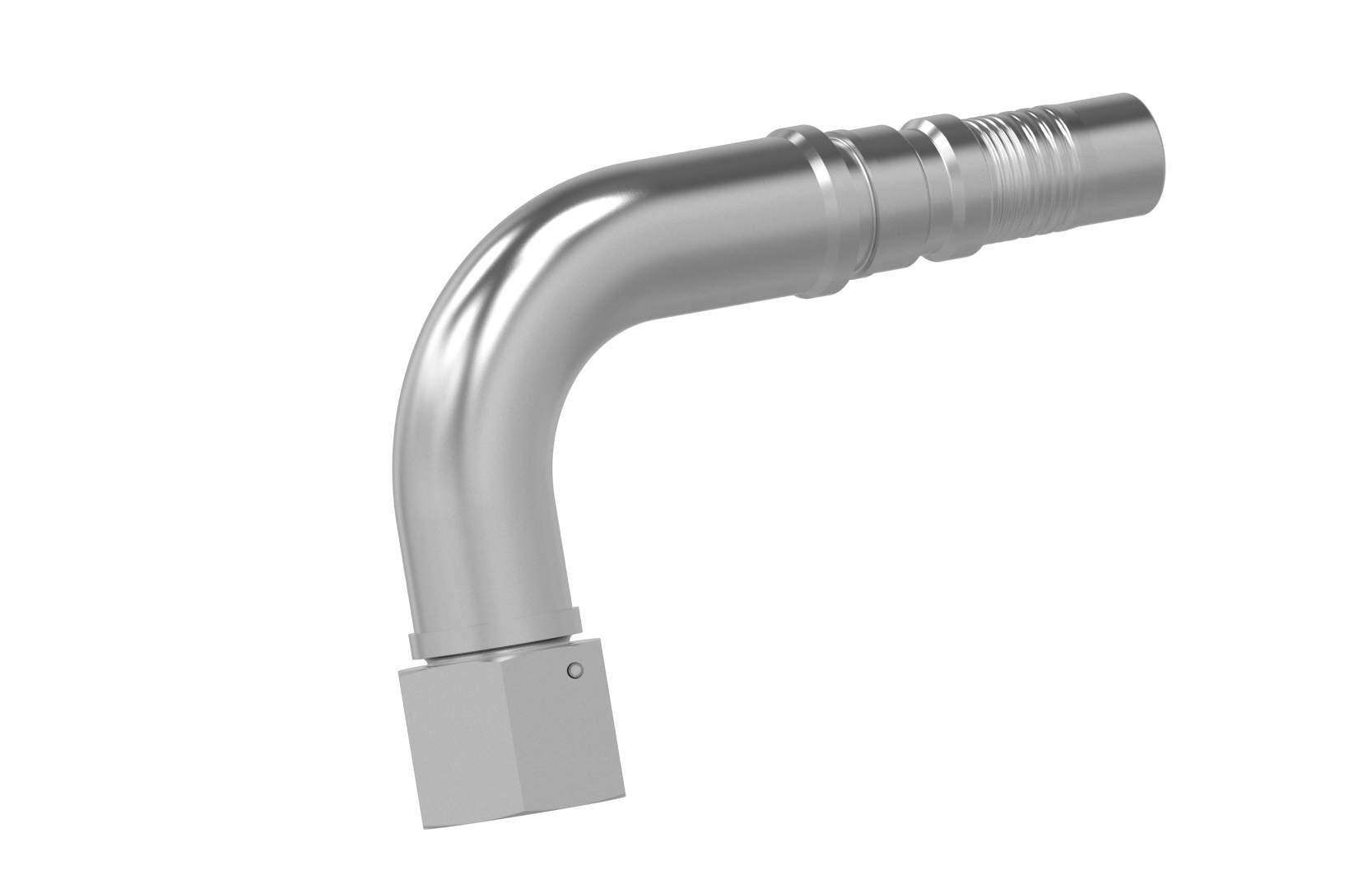

| Anschluss | Dichtkopf 74° Innenkonus mit UN Mutter |
| Norm | ISO 8434-2 |
| Anwendung | 4SH / R15 / R13 (DN51) Schläuche |
| Werkstoff | Stahl |
| Oberfläche | galvanisch verzinkt |

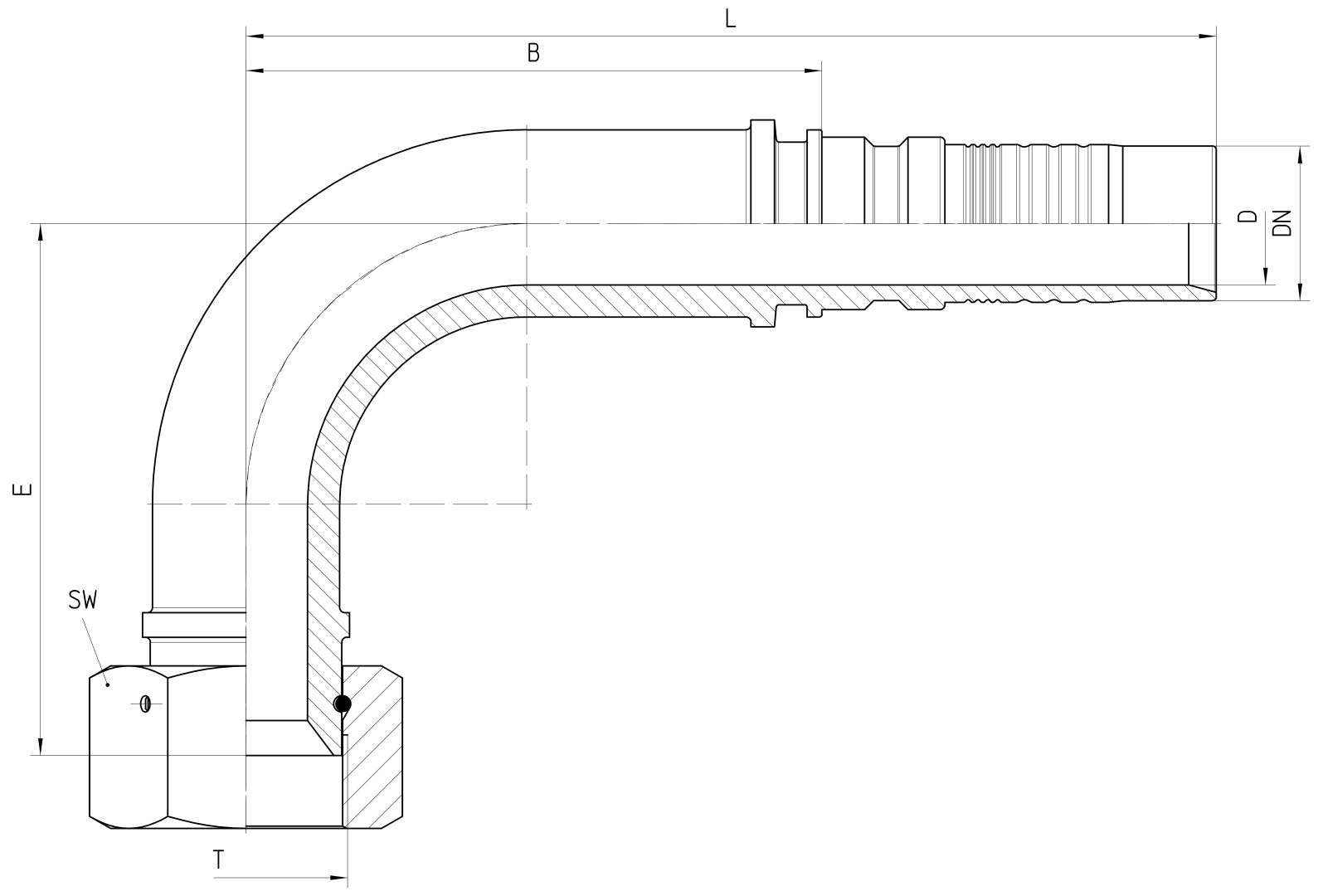

| Bestell-Nr. | DN in mm | T in UN | SW in mm | min.D in mm | E ±3 in mm | B±3 in mm | L±3 in mm |
|---|---|---|---|---|---|---|---|
| 7.353-12-12 | 19 | 1 1/16-12 UN | 32 | 15,0 | 71 | 65 | 121 |
| 7.353-16-16 | 25 | 1 5/16-12 UN | 41 | 20,0 | 98 | 97 | 164 |
| 7.353-20-20 | 31 | 1 5/8-12 UN | 55 | 25,0 | 108 | 117 | 197 |
| 7.353-24-24 | 38 | 1 7/8-12 UN | 60 | 30,0 | 132 | 131 | 222 |
| 7.353-32-32 | 51 | 2 1/2-12 UN | 75 | 40,0 | 150 | 139 | 230 |
Produktinformationen zuletzt aktualisiert am: 24.05.2022 14:31:04
