| Werkstoff | Stahl |
| Oberfläche | galvanisch verzinkt |

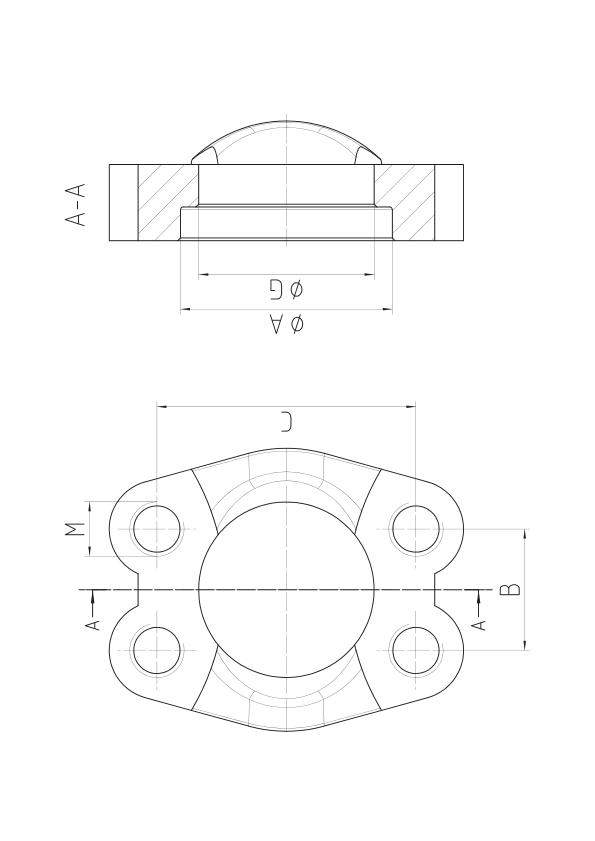

| Bestell-Nr. | alte Bestell Nr. | SAE-Größe in Zoll | A in mm | G in mm | B in mm | C in mm | D in mm | E in mm | M in mm |
|---|---|---|---|---|---|---|---|---|---|
| 490-029 | 490G-08 | 1/2 | 31,0 | 24,3 | 17,5 | 38,1 | 19 | 13 | M 8 |
| 490-030 | 490G-12 | 3/4 | 38,9 | 32,1 | 22,2 | 47,6 | 22 | 14 | M10 |
| 490-031 | 490G-16 | 1 | 45,2 | 38,5 | 26,2 | 52,4 | 24 | 16 | M10 |
| 490-032 | 490G-20 | 1 1/4 | 51,6 | 43,7 | 30,2 | 58,7 | 22 | 14 | M10 |
| 490-033 | 490G-24 | 11/2 | 61,1 | 50,8 | 35,7 | 69,9 | 25 | 16 | M12 |
| 490-034 | 490G-32 | 2 | 72,2 | 62,7 | 42,9 | 77,8 | 26 | 16 | M12 |
| 490-035 | 490G-40 | 2 1/2 | 84,9 | 74,9 | 50,8 | 88,9 | 38 | 19 | M12 |
| 490-036 | 490G-48 | 3 | 102,4 | 90,9 | 61,9 | 106,4 | 41 | 22 | M16 |
| 490-037 | 490G-56 | 3 1/2 | 115,1 | 102,4 | 69,8 | 120,6 | 28 | 22 | M16 |
| 490-038 | 490G-64 | 4 | 127,8 | 115,1 | 77,8 | 130,2 | 35 | 25 | M16 |
| 490-039 | 490G-80 | 5 | 153,2 | 140,5 | 92,1 | 152,4 | 41 | 28 | M16 |
Produktinformationen zuletzt aktualisiert am: 24.05.2022 14:31:04
