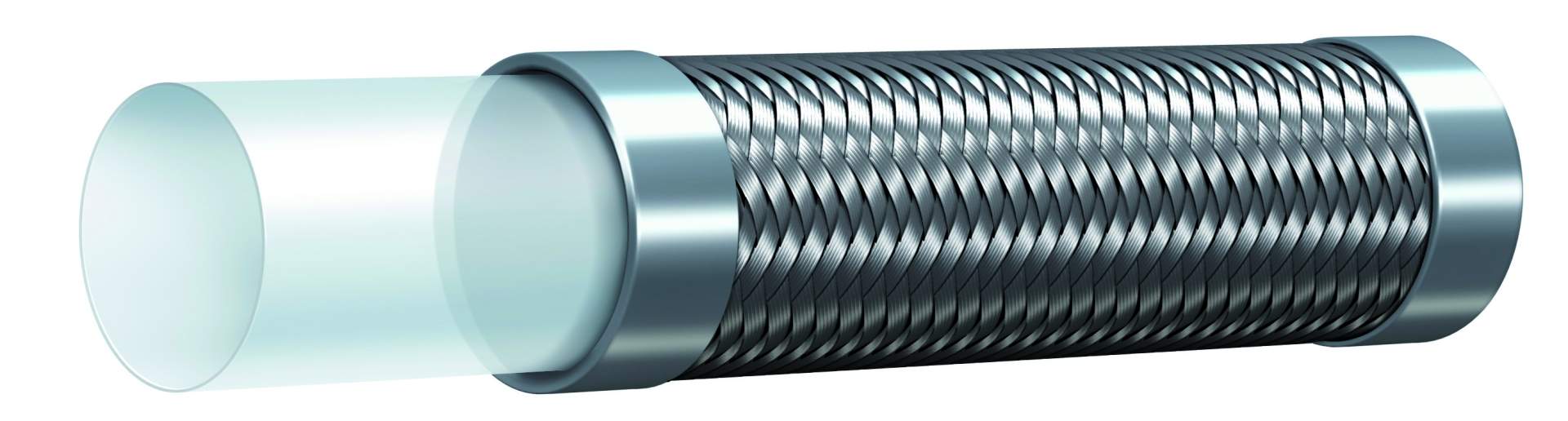

| Seele | weißes Teflon ® ( PTFE ) |
| Einlagen | Edelstahlgeflecht AISI 304 |
| Temperatur | -70°C bis +260°C |
| Bestell-Nr. | DN in mm | Innen Ø min/max in mm | Wandstärke PTFE-Seele in mm | Außen Ø min/max in mm | Betriebsdruck bei 20º in bar | Berstdruck bei 20º in bar | kleinster Biegeradius R in mm | Masse in kg/m |
|---|---|---|---|---|---|---|---|---|
| R115-03 | 5 | 4.8 / 5,4 | 0,9 | 7,5 / 8,6 | 264 | 793 | 64 | 0,094 |
| R115-04 | 6 | 6,4 / 7,0 | 0,8 | 8,8 / 9,9 | 224 | 672 | 76 | 0,092 |
| R115-05 | 8 | 8,1 / 8,7 | 0,6 | 10,5 / 11,6 | 207 | 621 | 102 | 0,141 |
| R115-06 | 10 | 9,9 / 10,6 | 0,9 | 12,8 / 14,1 | 183 | 552 | 133 | 0,148 |
| R115-08 | 12 | 13,1 / 13,4 | 0,9 | 15,9 / 17,2 | 161 | 483 | 152 | 0,249 |
| R115-10 | 16 | 16,1 / 17,1 | 0,9 | 18,9 / 20,6 | 114 | 345 | 178 | 0,290 |
| R115-12 | 19 | 19,3 / 20,3 | 0,9 | 22,1 / 23,8 | 103 | 310 | 203 | 0,339 |
| R115-16 | 25 | 25,6 / 26,6 | 0,9 | 28,4 / 30,1 | 80 | 241 | 305 | 0,461 |
Produktinformationen zuletzt aktualisiert am: 24.05.2022 14:31:04
