Saug- & Niederdruckarmaturen

Anschweißnippel 90°

Anschluss	Schlaunippel mit Rohr zum Anschweißen
Anwendung	14A / 17A Schläuche
Werkstoff	Stahl
Oberfläche	blank

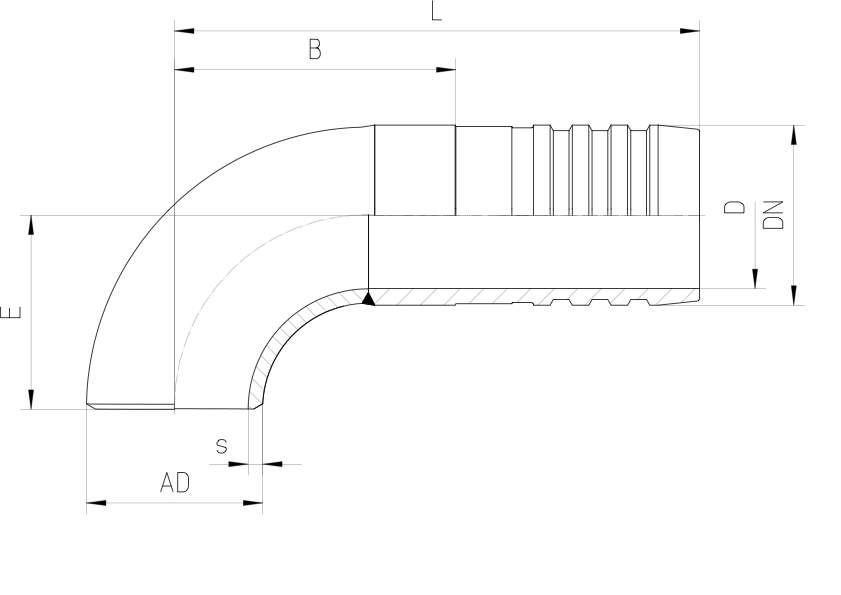

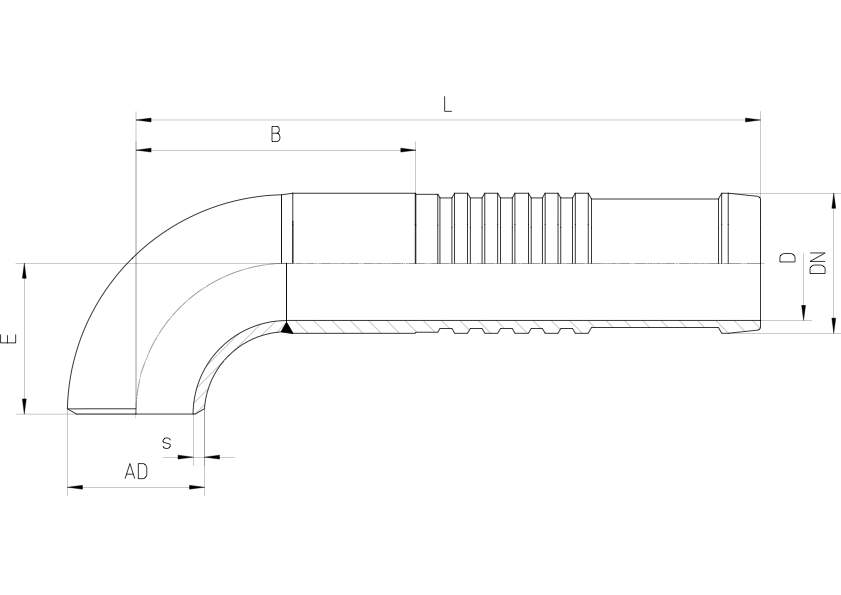

Bestell-Nr.	DN in mm	Rohrbogen DIN2605/3S AD x s	D in mm	E±3 in mm	B±3 in mm	L±3 in mm	Bestell-Nr.Kurz	B±3 in mm	L±3 in mm
17.009-12	19	21.3 x 2.0	14,0	26	71	125	17.009K-12	41	85
17.009-16	25	26.9 x 2.3	19,0	29	79	130	17.009K-16	46	90
17.009-20	31	31.8 x 2.6	26,0	35	90	135	17.009K-20	51	95
17.009-24	38	38.0 x 2.6	32,0	45	65	145	17.009K-24	61	105
17.009-32	51	51.0 x 3.2	44,5	64	102	194	17.009K-32	111	156
17.009-36	60	60.3 x 2.9	53,0	76	91	181	17.009K-36	96	141
17.009-48	76	76.1 x 2.9	69,0	95	125	215	17.009K-48	130	175
17.009-56	90	88.9 x 3.2	82,0	114	144	234	17.009K-56	149	194
17.009-64	102	101.6 x 3.6	94,0	133	163	253	17.009K-64	165	213
17.009-96	152	139.0 x 4.0	131,0	190	250	350	17.009K-96	230	310
