| Werkstoff | Stahl |
| Oberfläche | DIN 50979 Fe//Zn8//Cn//T2 |
| Hinweis | Lieferumfang: inkl. SAE-Flanschhälften, O-Ring, Schrauben Rohrdurchführungen gesondert bestellen |
| Zubehör | Rohrdurchführung für Tankanschlüsse RODI,RODI/Kpl.,RODI-UC |

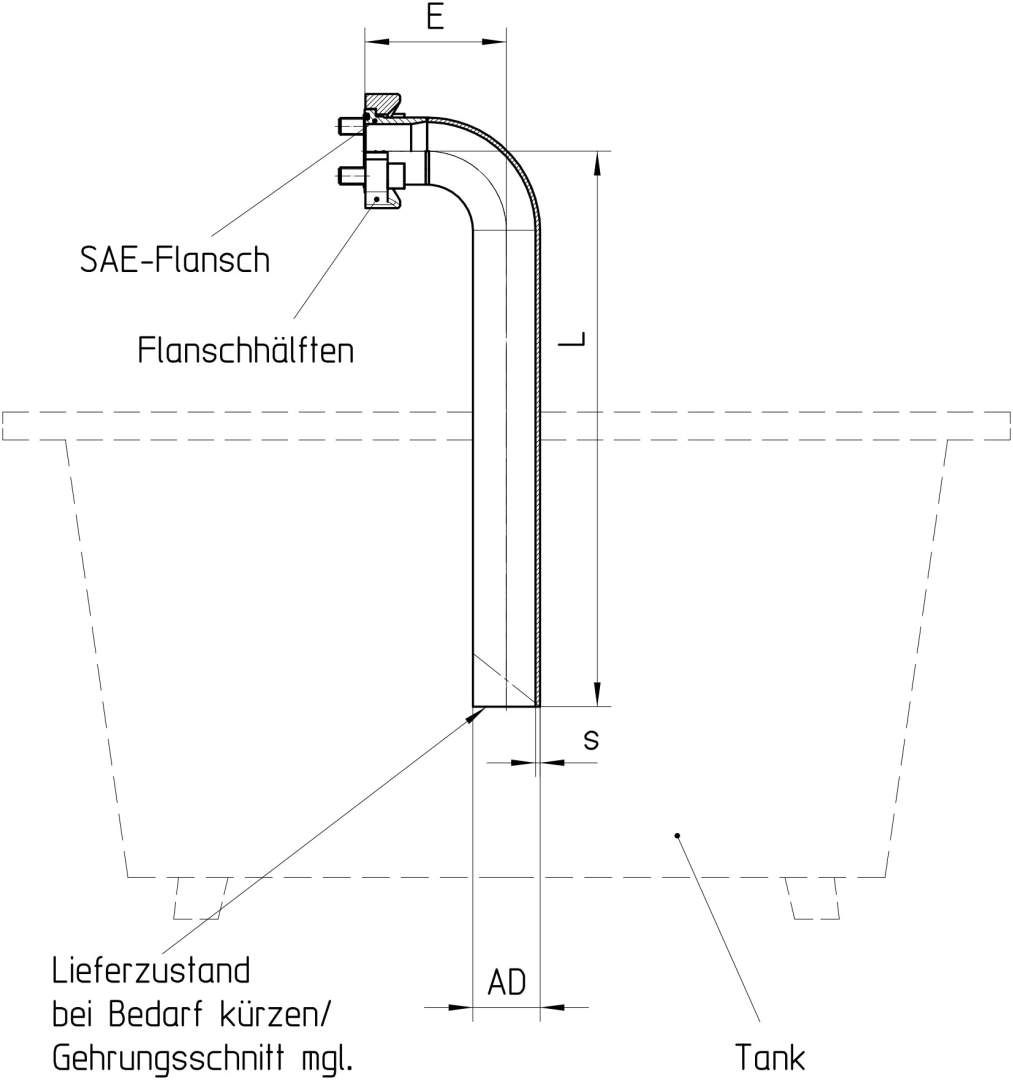

| Bestell-Nr. | SAE-Flansch in Zoll | Rohr (d x s) in mm | E±3 in mm | L Rohr in mm | Zylinderschrauben DIN EN ISO 4762 -8.8 4x | O - Ring |
|---|---|---|---|---|---|---|
| 18.470-08-0600 | 1/2 | 18,0 x 1,5 | 50,0 | 600 | M 8 x 25 | 18,66 x 3,53 |
| 18.470-12-0650 | 3/4 | 28,0 x 3,0 | 65,0 | 650 | M 10 x 30 | 25,00 x 3,53 |
| 18.470-16-0700 | 1 | 35,0 x 3,0 | 80,0 | 700 | M 10 x 30 | 32,92 x 3,53 |
| 18.470-20-0750 | 1 1/4 | 42,0 x 3,0 | 100,0 | 750 | M 10 x 30 | 37,70 x 3,53 |
| 18.470-24-0800 | 1 1/2 | 48,3 x 3,2 | 103,5 | 800 | M 12 x 35 | 47,22 x 3,53 |
| 18.470-32-0850 | 2 | 60,3 x 3,6 | 123,0 | 850 | M 12 x 35 | 56,75 x 3,53 |
| 18.470-40-0900 | 2 1/2 | 76,1 x 3,6 | 147,0 | 900 | M 12 x 35 | 69,45 x 3,53 |
| 18.470-48-1500 | 3 | 88,9 x 3,6 | 167,0 | 1500 | M 16 x 45 | 85,32 x 3,53 |
| 18.470-56-1750 | 3 1/2 | 101,6 x 3,6 | 164,0 | 1750 | M 16 x 45 | 98,02 x 3,53 |
| 18.470-64-1750 | 4 | 114,3 x 3,6 | 202,0 | 1750 | M 16 x 45 | 110,72 x 3,53 |
| 18.470-80-1750 | 5 | 139,7 x 4,0 | 242,0 | 1750 | M 16 x 50 | 136,12 x 3,53 |
