Kunststoffarmaturen mit Metallfassungen


KRONE setzt auf Pressverbindungen statt Schellenlösung

Zuverlässige Maschinenbauteile von höchstem Niveau sind gerade in der Landmaschinenbranche eine wichtige Voraussetzung. Landmaschinenhersteller wie KRONE achten daher bei der Auswahl ihrer Lieferanten auf besonders hohe Qualitätskriterien der Zulieferprodukte. Gerade für die Antriebs- und Arbeitshydraulik von Landmaschinen sind kundenspezifische Hydrauliklösungen erforderlich, um den Bauraum der Maschinen optimal ausnutzen zu können.

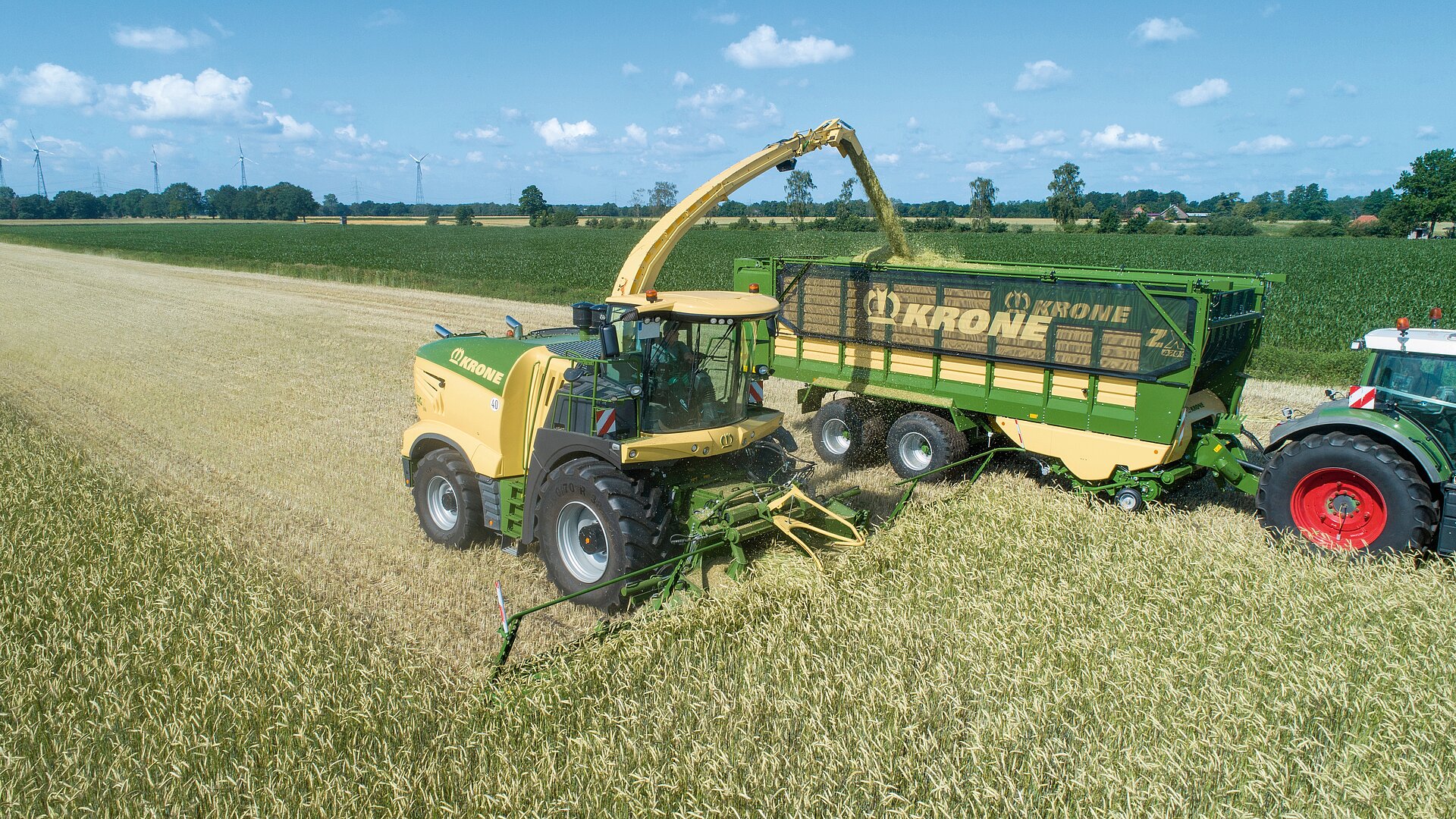

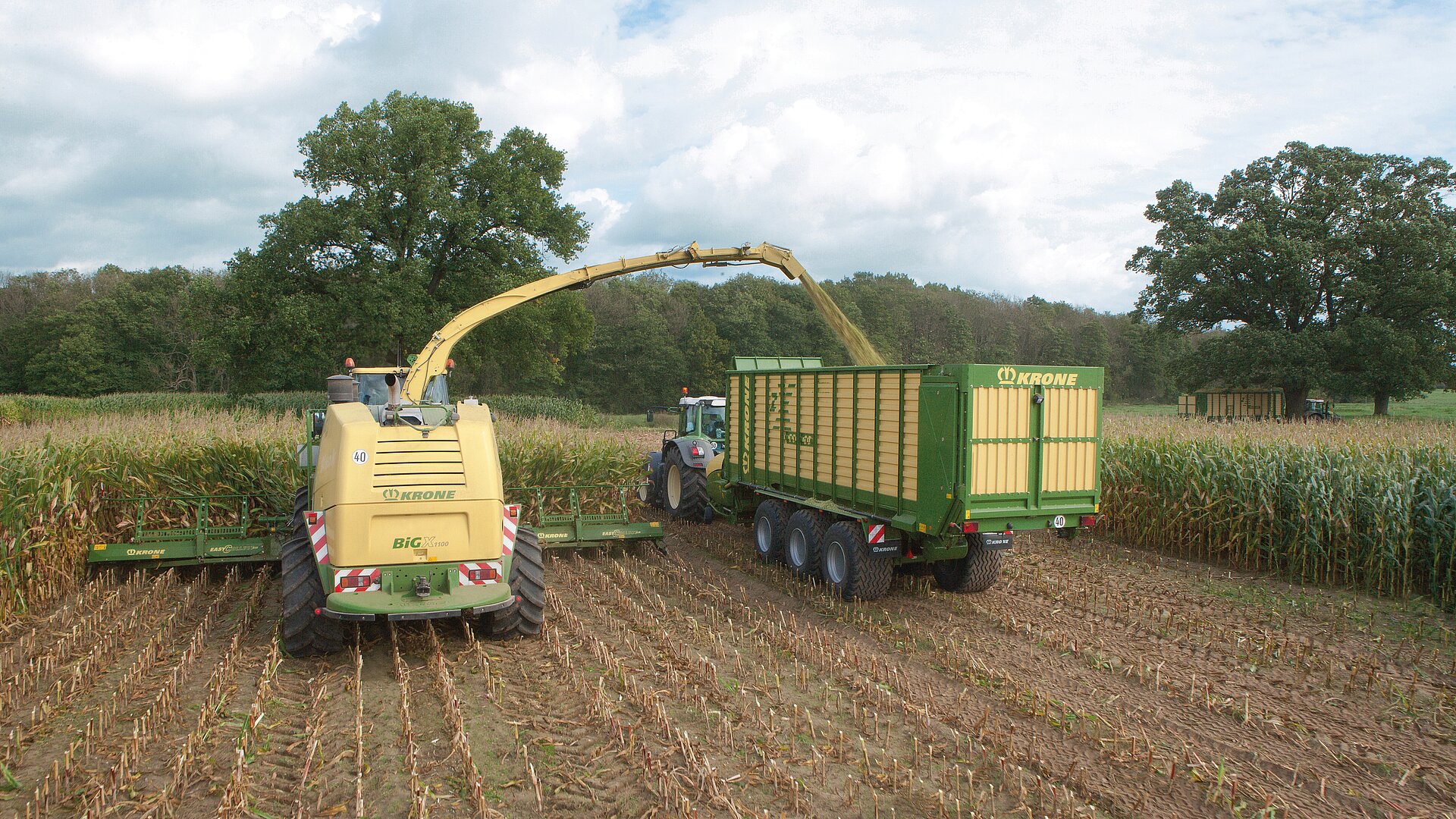

KRONE trat im Rahmen eines bereits vor einigen Jahren realisierten Projektes an Dietzel Hydraulik heran – die verwendeten Kunststofftanks für das Hydrauliköl der Feldhäcksler-Baureihe BIG X und Mähaufbereiter-Baureihe BIG M, sollten „verschlaucht“ werden. Besondere Herausforderung – die von Argo Hytos entwickelten Quick Connect Kunststoffarmaturen sollten statt der ursprünglich vorgesehenen Schellenlösung, mit Metallfassungen am Schlauch angebracht werden. Eine besondere Anforderung für Dietzel Hydraulik, die aber selbstverständlich nach den Wünschen des Kunden umgesetzt wurde – gearbeitet wurde hierfür nach dem DietzelPrinzip.

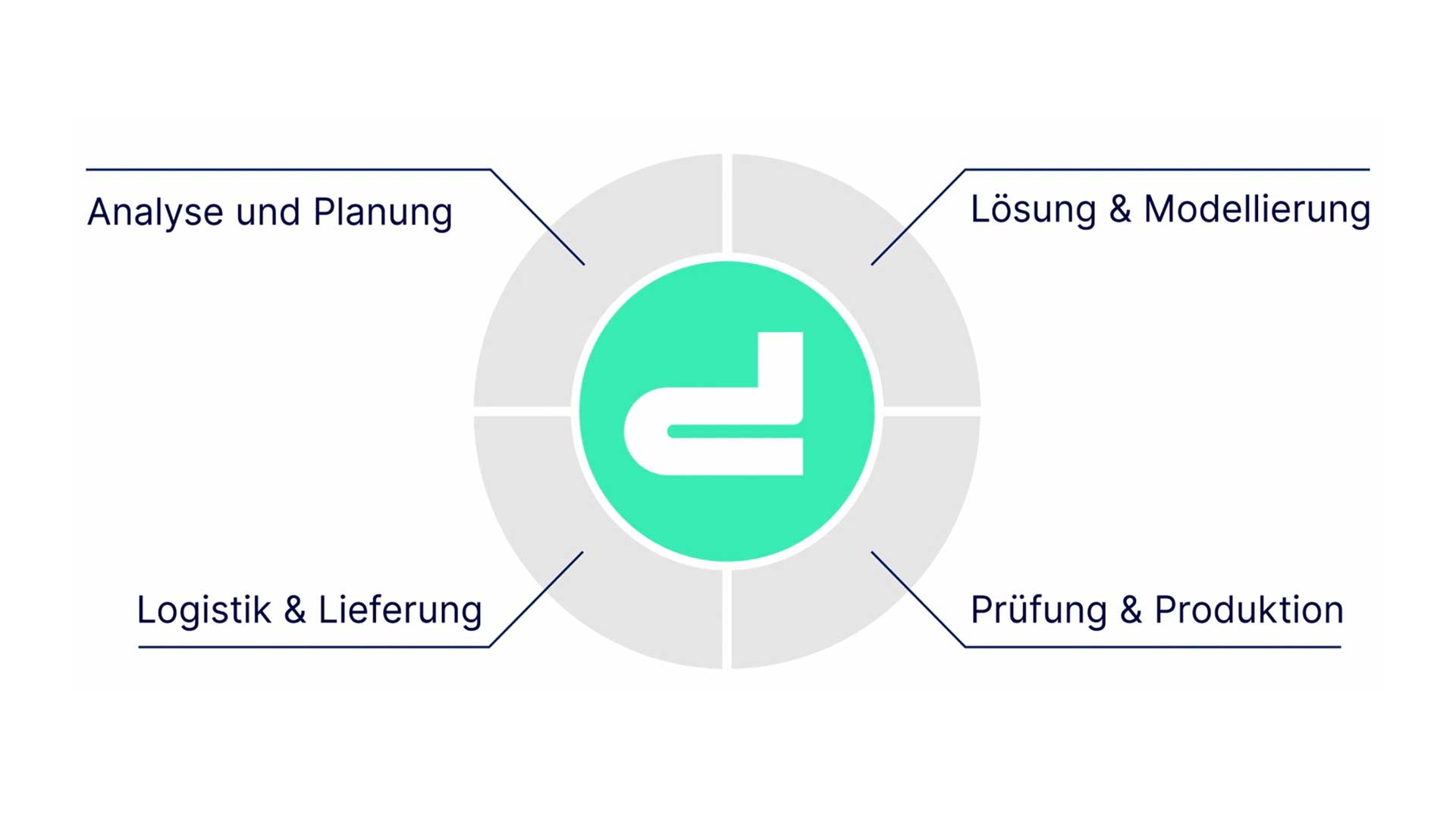

Von der Anforderung zur Lösung - das DietzelPrinzip

In der Hydraulik fließt Öl von A nach B. Der Weg dazwischen ist Dietzel. Dietzel führt eine Hydrauliklösung schnell und kostensparend zur Serienreife, die perfekt auf die Anforderungen des Kunden zugeschnitten ist. Um dies in die Praxis umzusetzen, arbeitet Dietzel Hydraulik nach dem sogenannten DietzelPrinzip. Zunächst werden die Anforderungen des Kunden aufgenommen und analysiert, bevor erste Lösungen modelliert werden. Vor Beginn der Serienfertigung werden umfangreiche Tests durchgeführt. Anschließend erfolgt die Auslieferung der an die Kundenwünsche angepassten Produkte.

In dem beschriebenen Projekt mit KRONE wurden zunächst die an Dietzel Hydraulik übermittelten Anforderungen analysiert und bewertet. Entsprechende Muster der Kunststoffarmaturen wurden von KRONE zur Verfügung gestellt. Anhand dieser entwickelten die Dietzel-Ingenieure und Techniker Lösungsvorschläge. Im Gegensatz zu metallischen Armaturen waren die gelieferten Kunststoffarmaturen nicht genormt. Daher musste für jede Nennweite und jeden Anschluss ein Pressparameter festgelegt werden. Alle entwickelten Fassungen wurden im Hause Dietzel nach den vorhandenen Prüfmöglichkeiten getestet und entsprechende Prüfberichte erstellt. Nach abschließenden Feldtests bei Krone wurde die erste Serie ausgeliefert. Inzwischen haben sich die Quick Connect Armaturen mit metallischen Fassungen bei KRONE etabliert und sind dort zum Standard bei der Verwendung von Kunststofftanks geworden.  „Besonders überrascht hat mich die schnelle Entwicklung der Lösung – von der ersten Übermittlung der Anforderungen an Dietzel Hydraulik bis hin zu den ersten Mustern ging es sehr zügig voran.“, so Thomas Snaadt, verantwortlich für den Bereich Hydraulik Selbstfahrtechnik bei KRONE.

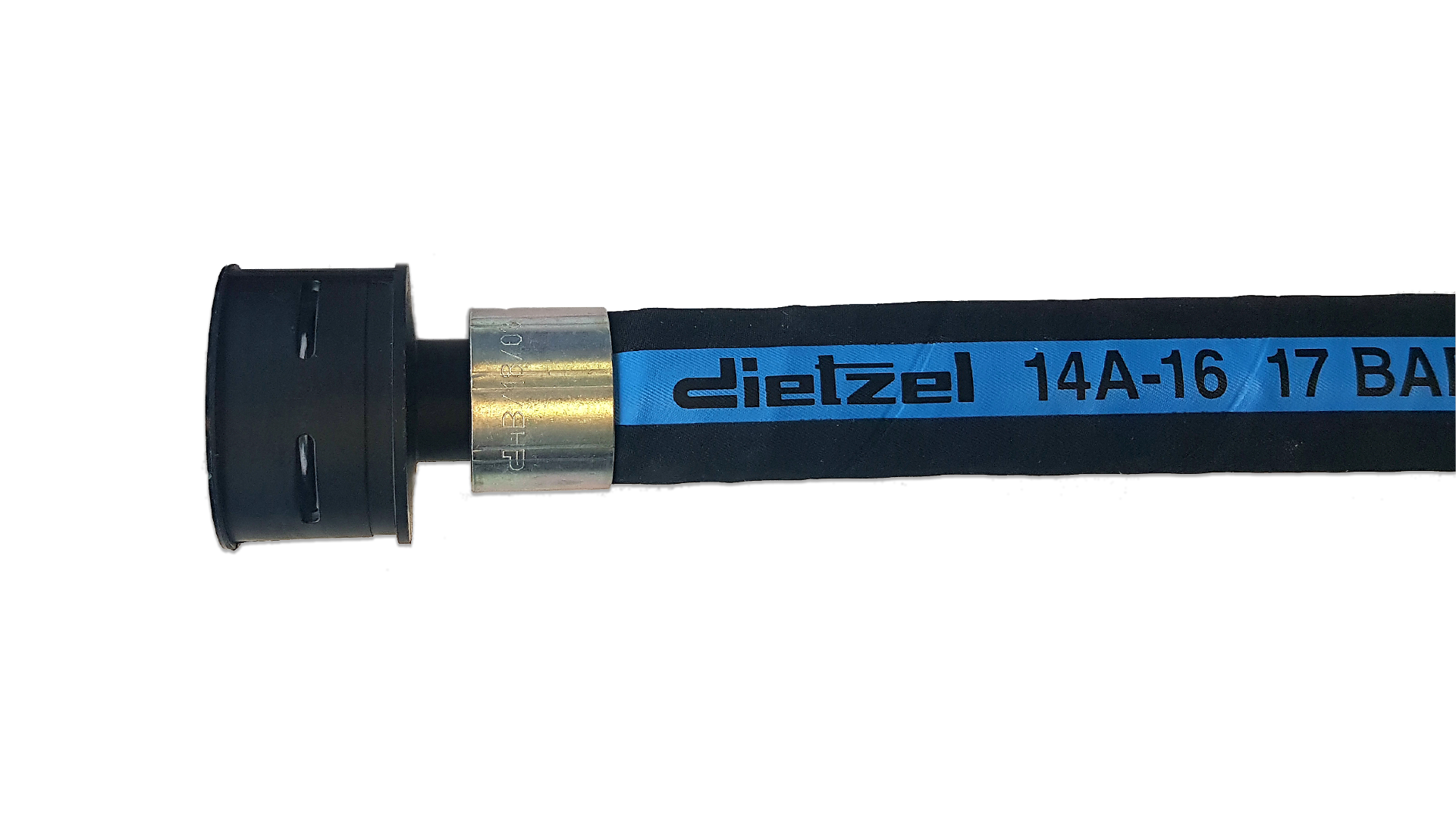

Vorteile Metallfassung statt Schellenlösung

Welche Vorteile bietet diese einzigartige Verbindungstechnik? Da die Schlauchleitungen bereits verpresst bei KRONE angeliefert werden, reduziert sich der Montageaufwand, weil keine zusätzlichen Schellen montiert werden müssen. Zudem erhöht sich die Betriebssicherheit, denn eine höhere Dichtigkeit im Vergleich zu einer manuell angebrachten Schellenlösung wird gewährleistet.  Darüber hinaus ist eine bessere Reinheit der Leitungen möglich, da bei Dietzel alle Schlauchleitungen vor dem verpressen mit Projektilen gereinigt und nach dem Verpressen verschlossen werden, sodass während der Auslieferung und Lagerung keine Verunreinigungen in das Schlauchinnere gelangen können.

Zusätzlich setzt Dietzel Hydraulik vor dem Verpressen der Schlauchleitung ein sogenanntes Absteckwerkzeug ein – welches sicherstellt, dass beim Einsetzen der Armatur in den Schlauch die Fassung auch bis hinter den Nippel reicht. Dieses Absteckwerkzeug wurde für jeden Armaturentyp und jede Nennweite speziell für KRONE entwickelt. Dessen Anwendung wurde als Arbeitsschritt in den Arbeitsanweisungen hinterlegt. So wird sichergestellt, dass jede Schlauchleitung das Dietzel Werk mit 100%iger Qualität verlässt.

Kostenseitig ergeben sich für KRONE geringere Lagerhaltungskosten sowie geringere Kosten bei der Wareneingangskontrolle und den Kommissioniervorgängen, da jeweils nur ein Artikel statt mehrerer Artikel eingelagert oder kommissioniert werden müssen.  Nicht zu vergessen sind die Montagekosten. Durch die bereits verpresst gelieferten Schlauchleitungen wird die Montage wesentlich vereinfacht und beschleunigt.

Dietzel Hydraulik ist darauf spezialisiert, für seine Kunden individuelle Hydrauliklösungen zu entwickeln. Dabei ermöglichen die hauseigenen Fertigungskompetenzen höchste Flexibilität und Zuverlässigkeit. Von Zerspanung über Weiterverarbeitung, wie Schweißen, Löten, Biegen bis hin zur eigenen Schlauchkonfektionierung deckt Dietzel ein breites Portfolio ab. Dabei steht das Thema Qualität immer wieder im Fokus der verschiedenen Fertigungsschritte und es wird nach dem DietzelPrinzip gearbeitet.
